  • LB-7闭锁继电器的相关介绍
  • 页面功能:【字体: 】   加入日期:2019.10.31    浏览:55次

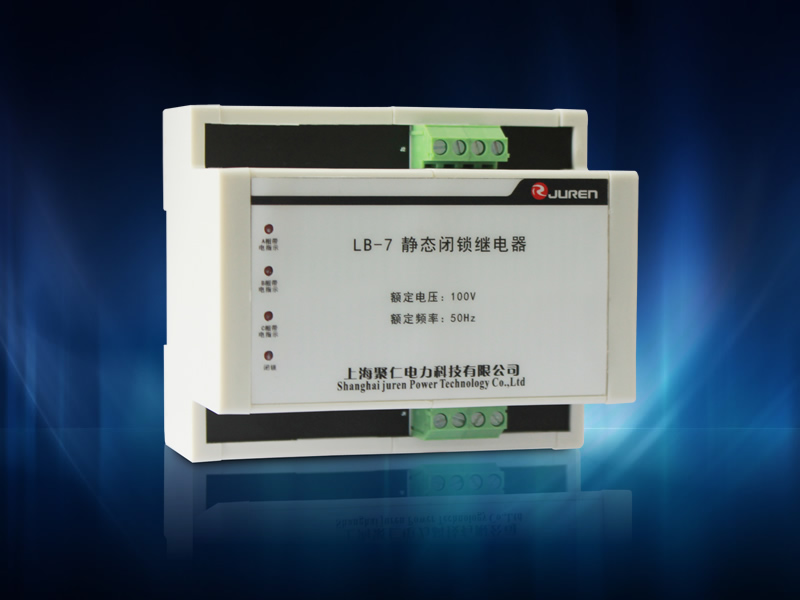

  • LB-7闭锁继电器实物图


    前言
    LB-7静态闭锁继电器是一种电控制器件,是在交流电压回路断线而可能引起的继电保护误动作时,对继电保护进行闭锁,作用于中性点非直接接地系统中。LED灯分别显示A、B、C相是否带电或缺相,分别能对A、B、C三相进行相电压的断相检测,当出现断相时继电器开始闭锁操作。

    用途
    LB-7静态闭锁继电器是在传统电磁型继电器的基础上进行升级的。主要适用于发电厂及变电所内高压母线上的电压互感器(PT)的二次侧、当高压母电时防止工作人员误合接地刀闸。安装LB-7闭锁继电器可防止此类安全问题的发生。

    特点
    1、LB-7闭锁继电器带有三个单独的LED灯分别显示A、B、C相是否带电或缺相,并且具有独立的闭锁灯显示;
    2、由传统的电磁型升级为电子型静态继电器,LB-7的硬件更安全可靠,升级后接线方式与传统的电磁型闭锁继电器基本一致;
    3、带有MCU单片机采样控制,具有独立判定;
    4、LB-7闭锁继电器采用导轨安装,壳体具有体积小、外形美观等优点,并且符合欧规标准;
    5、抗干扰能力强EMC(浪涌、脉冲群、静电)等试验可过4级;
    6、在-40℃~70℃环境温度下能够可靠运行。

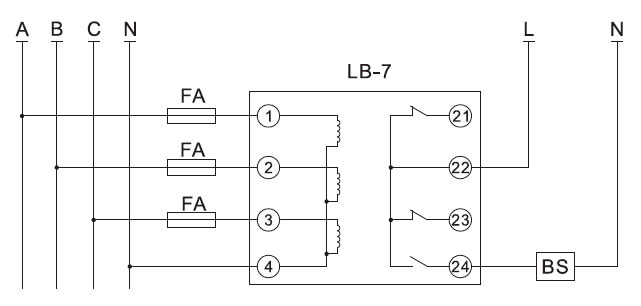

    LB-7闭锁继电器接线图

    LB-7闭锁继电器接线图

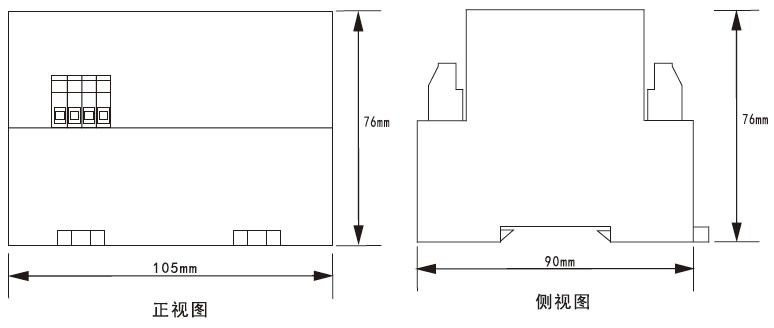

    外观安装尺寸图

    LB-7闭锁继电器安装尺寸图
