工作电源电压范围
85~264V（交流或直流）
控制电源额定电压
220V（交流或直流）
交流电流回路电流
5A（额定电流为1A的必须在定货时注明）
通讯接口
RS485/工业CAN口（MODBUS规约）
差动保护功能
两圈式、三圈式（变压器），电动机，发电机
测量精度
电压、电流（0.2级），功率、电度（0.5级）
通讯支持 采用CAN现场总线和RS485总线（MODBUS通讯规约）。
测量 0.2级测量，满足供电部门计量要求无需选用电力仪表。
32位DSP芯片 TI德州仪器C2000™ 处理器突显差动保护装置性能。
开关量监视 支持16路外部无源接点信号输入，开关量名称可由用户定义。
异常告警 在线监视系统的运行状况，发现异常自动发出告警信号。
装置自检 具有完善的自检能力，发现工作异常将自动发出自检信号。
事件记录 SOE事件记录，可记录发生的100条事件。
人机接口 采用带高亮度蓝色背光的液晶，菜单化设计，全中文显示。
采用3.0寸128*64分辨率，背光图形液晶,支持中/英文显示（英文需注明），完善显示测量数据、开关量状态、实时波形、事件记录、故障录波、保护定值和系统参数等。

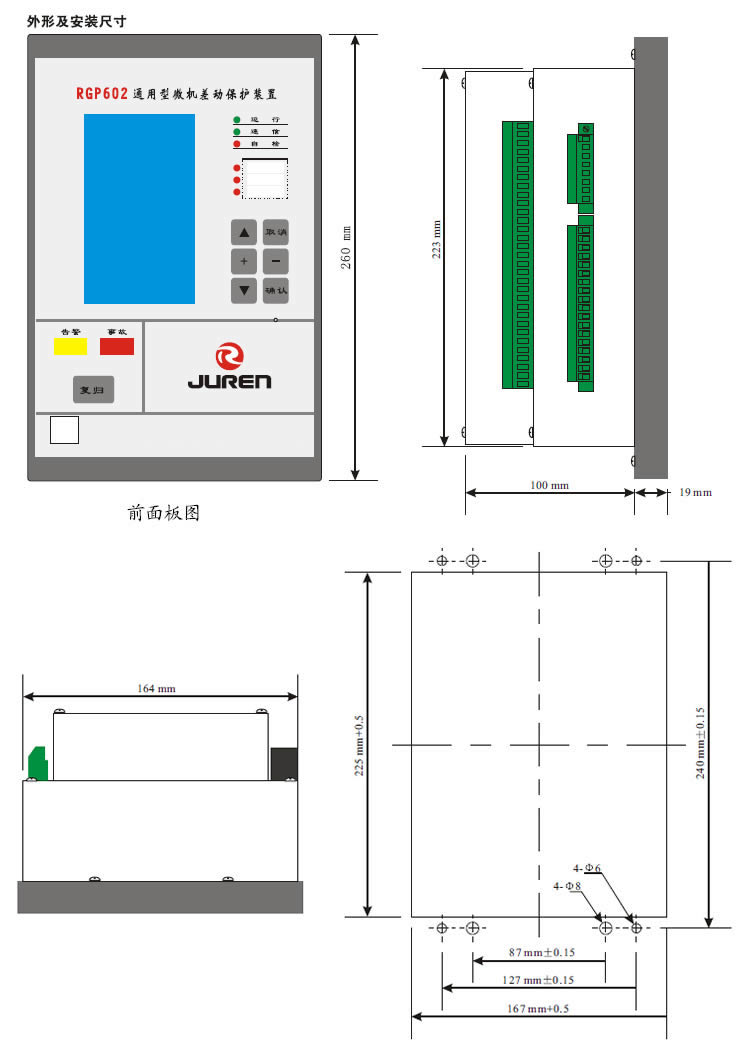

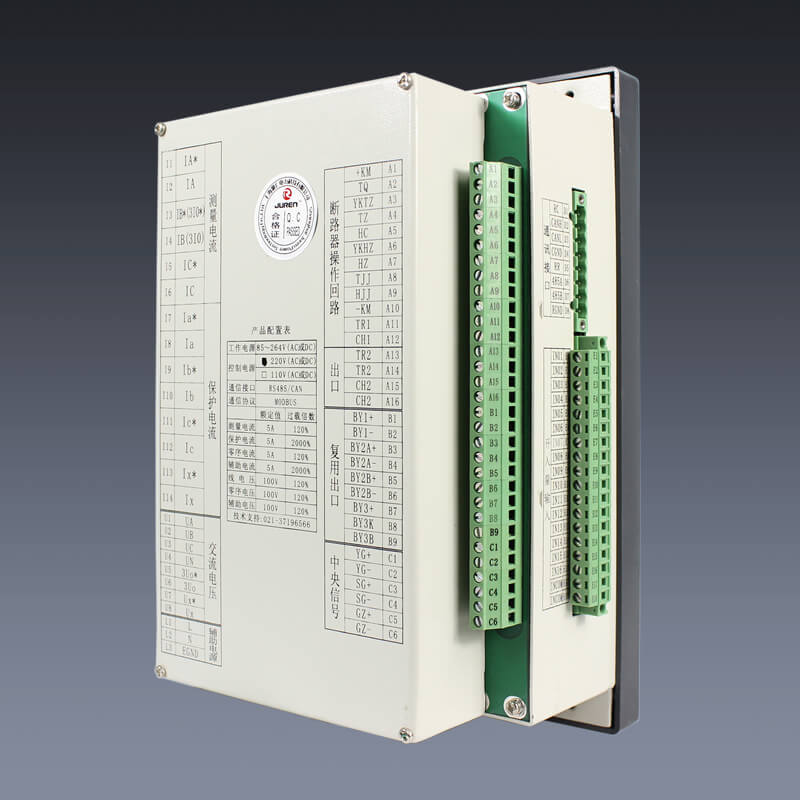

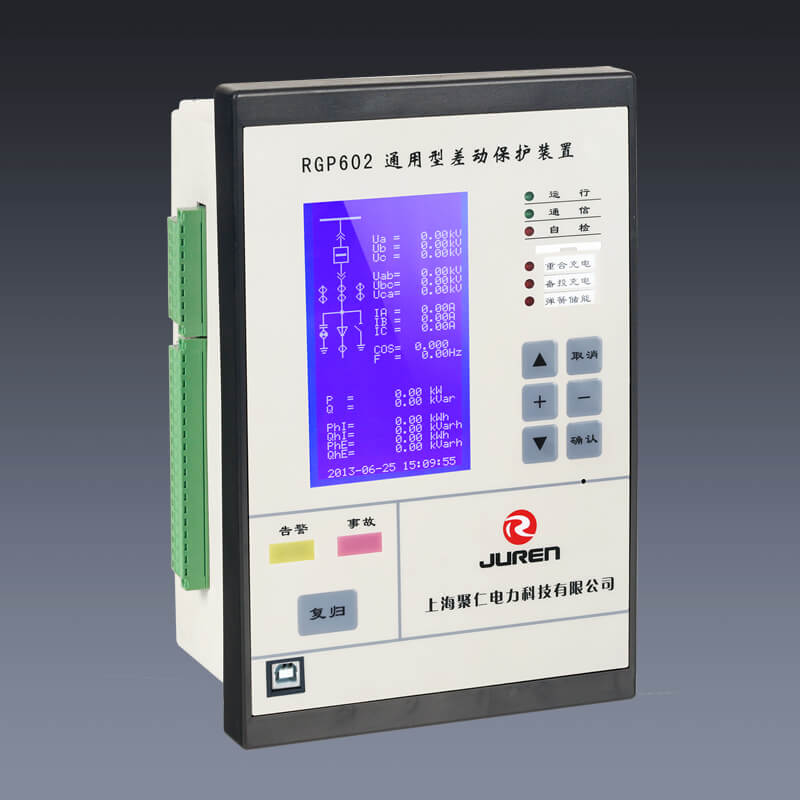

RGP602差动保护装置采用比率制动特性差动保护技术，使差动电流定值随制动电流的增大而成某一比率的提高。使制动电流在不平衡电流较大的外部故障时有制动作用。
保护功能
| 序号 | 保护功能 |
| 01 | 两圈式变压器差动保护 |
| 02 | 三圈式变压器差动保护 |
| 03 | 电动机差动保护 |
| 04 | 发电机差动保护 |
保护功能设置整定表
| 序号 | 名称 | 范围 | 说明 |
| 01 | 差流速断 | ---/TRE/ALM/TRP | ---：不启用该保护 TRE：保护出口不跳闸，发故障信号 ALM：保护出口不跳闸，发预警信号 TRP：保护出口驱动保护跳闸继电器发故障信号 |
| 02 | 比率差动 | ---/TRE/ALM/TRP | |
| 03 | 非电量1 | ---/TRE/ALM/TRP | |
| 04 | 非电量2 | ---/TRE/ALM/TRP | |
| 05 | 非电量3 | ---/TRE/ALM/TRP | |
| 06 | 非电量4 | ---/TRE/ALM/TRP | |
| 07 | 非电量5 | ---/TRE/ALM/TRP | |
| 08 | 非电量6 | ---/TRE/ALM/TRP | |
| 09 | 非电量7 | ---/TRE/ALM/TRP | |
| 10 | 非电量8 | ---/TRE/ALM/TRP |
保护定值整定表
| 序号 | 名称 | 范围 | 步长 |
| 01 | 差流速断 | ||
| 电流定值 | 0.1~100A | 0.01A | |
| 02 | 比率差动 | ||
| 电流定值 | 0.1~100A | 0.01A | |
| 拐点电流 | 0.1~100A | 0.01A | |
| 比率系数 | 0.2~1.00 | 0.01 | |
| 谐波系数 | 0.2~1.00 | 0.01 | |
| 断线闭锁 | ON/OFF | ||
| 谐波制动 | ON/OFF |
| 环境条件 | |
| 正常温度 | -10℃～55℃ |
| 极限温度 | -30℃～70℃ |
| 存储温度 | -40℃～85℃ |
| 相对湿度 | ≤95%，不凝露 |
| 大气压力 | 80～110kPa |
| 工作电源 | |
| 电压范围 | 85～264V（交流或直流） |
| 正常功耗 | <5W |
| 最大功耗 | <20W |
| 电源跌落 | 200ms |
| 上电冲击 | 4A |
| 隔离耐压 | 3kV |
| 控制电源 | |
| 额定电压 | 220V（交流或直流）（额定电压为110V的必须在定货时注明） |
| 过载能力 | 70％～120％额定电压，连续工作 |
| 隔离耐压 | 4kV |
| 交流电流回路 | |
| 额定电流 | 5A（额定电流为1A的必须在定货时注明） |
| 功率消耗 | <0.5VA/每相 |
| 过载能力 | 2倍额定电流，连续工作，10倍40倍为10s、1s |
| 隔离耐压 | 4kV |
| 交流电压回路 | |
| 额定电压 | 100V（线电压）或100/√3（相电压） |
| 功率消耗 | <0.5VA/每相 |
| 过载能力 | 2倍额定电压，连续工作 |
| 隔离耐压 | 4kV |
| 开关量输入回路 | |
| 额定电压 | 24VDC（由装置内部电源提供） |
| 功率消耗 | 每回5mA（IN01～IN16） |
| 过载能力 | <1ms |
| 隔离耐压 | 4kV |
| 继电器输出回路 | |
| 分断电压 | 250VAC、220VDC |
| 分断功率 | 1250VA交流或120W直流（电阻性负载），500VA交流或75W直流（电感性负载） |
| 工作电流 | 5A，连续工作 |
| 隔离耐压 | 4kV |
| 动作时间 | <5ms |
| 触点材料 | 银上镶金 |
| 电气寿命 | 2,000,000次 |
| 机械寿命 | 20,000,000次 |
| 测量精度 | |
| 电流、电压 | 0.2级 |
| 功率、电度 | 0.5级 |
| 频率 | <0.02Hz |
