环网柜微机保护装置_10KV环网柜保护

产品目录

小型化保护装置

适用范围

10KV环网柜

外形款式

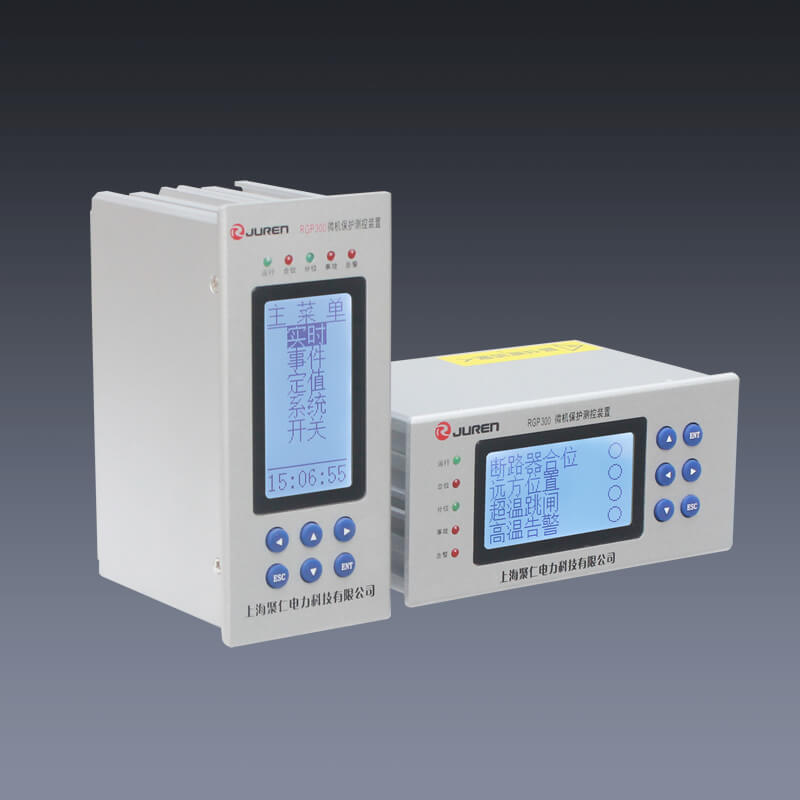

横、竖两款可选

遥测量等级

电流、电压（0.5级）

遥信分辨率

小于2ms

信号输入方式

无源节点

通讯接口

RS485/CAN口（MODBUS规约）

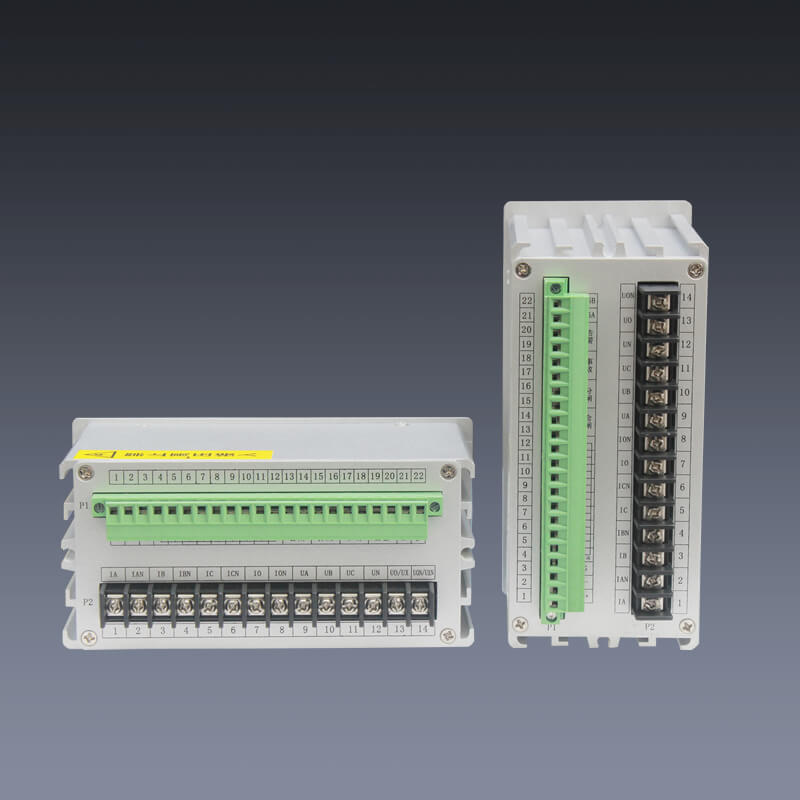

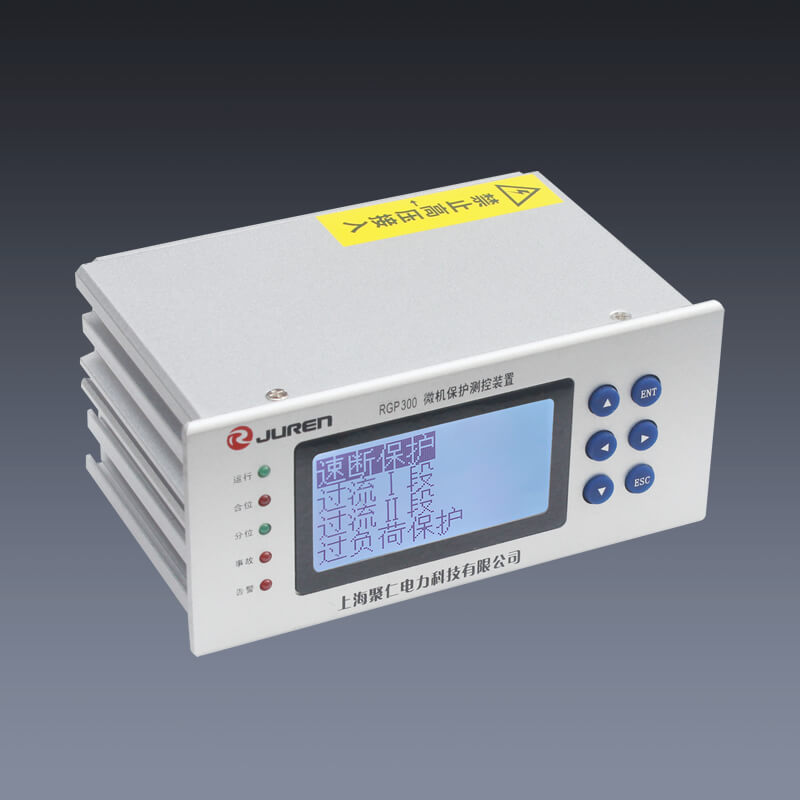

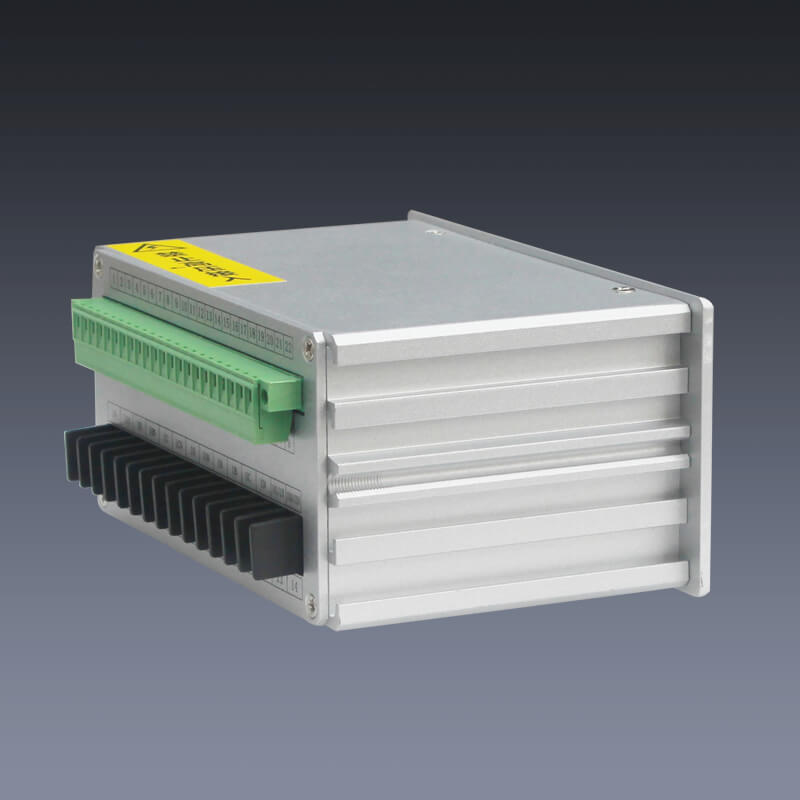

小型化保护装置概述

用于电力系统35KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT、备用电源投切等一次设备提供保护功能。安装在固体柜、充气柜、等各种空间狭小的环网开关柜上。RGP300系列保护装置分为微机综合保护、线路保护、站用变（配变）保护、异步电机保护，电容器保护，备自投保护等，订货时需说明。

小型化保护装置特点

32位DPS 采用高速32位DPS数字信号处理器，可靠性高。

通讯方式采用MODBUS通讯规约的CAN和RS485通讯方式。

2U定制壳体壳体小巧精致、安装简易、适用于种种小型开关柜。

多种保护综合保护、线路保护、站用变、异步电动机、电容器保护等。

事件记录显示最近发生的64个事件，装置掉电后事件记录不丢失。

人机接口背光128*64液晶显示器，全中文菜单操作界面。

过流保护任意一相电流大于设定值，经可设定的延时时间，保护动作。

速断保护任意相电流大于定值，保护功能投入就动作与跳闸。

PT断线检测具有PT断线检查功能，检测到PT断线时，发出告警信号。

非电量保护设有非电量保护，包括重瓦斯跳闸和超温跳闸。

型号说明及含义

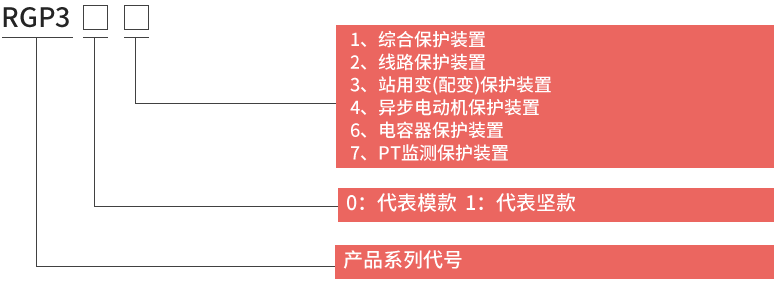

RGP300微机保护装置型号说明及含义

保护功能说明

产品名称	装置保护功能
综合保护装置	速断保护、两段式过流段保护、过负荷告警、反时限过负荷、零序过流、过压保护、失压保护、零序过压保护、PT断线
线路保护装置	速断保护、两段式过流段保护、三段式零序过流保护、三相一次重合闸、合闸后加速功能、过负荷保护、过压保护、失压保护、PT断线
站用变(配变)保护装置	速断保护、两段式过流段保护、过负荷告警、反时限过负荷、零序过流、过压保护、失压保护、零序过压保护、PT断线
异步电动机保护装置	短路保护、启动时间过长保护、两段式过流段保护、低压保护、过压保护、零序电流保护、反时限过流保护、过热保护、零序过压保护、自启动保护、PT断线
电容器保护装置	两段式过流段保护、零序过流保护、零序过压保护、过压保护、失压保护、PT断线
PT监测保护装置	TV自动并列、低电压保护、接地保护、TV断线保护、手动解列、手动并列

工作电源
电压范围	AC/DC：85～265V（可定做辅助电源DC24、DC48，订货时说明电压要求即可）
正常功耗	＜5W
额定频率	50Hz
交流电流回路
额定电流	5A（额定电流为1A时必须订货时说明电流要求即可）
功率消耗	＜0.5VA/相（In=1A），＜1VA/相（In=5A）
过载能力	2倍额定电流（连续工作），10倍额定电流（允许10s），40倍额定电流（允许1s）
交流电压回路
额定电压	57.7V或100V（订货时说明电压要求即可）
功率消耗	＜0.5VA/相（额定电压下）
过载能力	1.2倍额定电压，连续工作
遥测量计量等级
电流	0.5级
电压	0.5级
环境条件
正常温度	-10℃～55℃
极限温度	-30℃～70℃
存储温度	-40℃～85℃
相对湿度	≤95%，不凝露
大气压力	80～110kPa

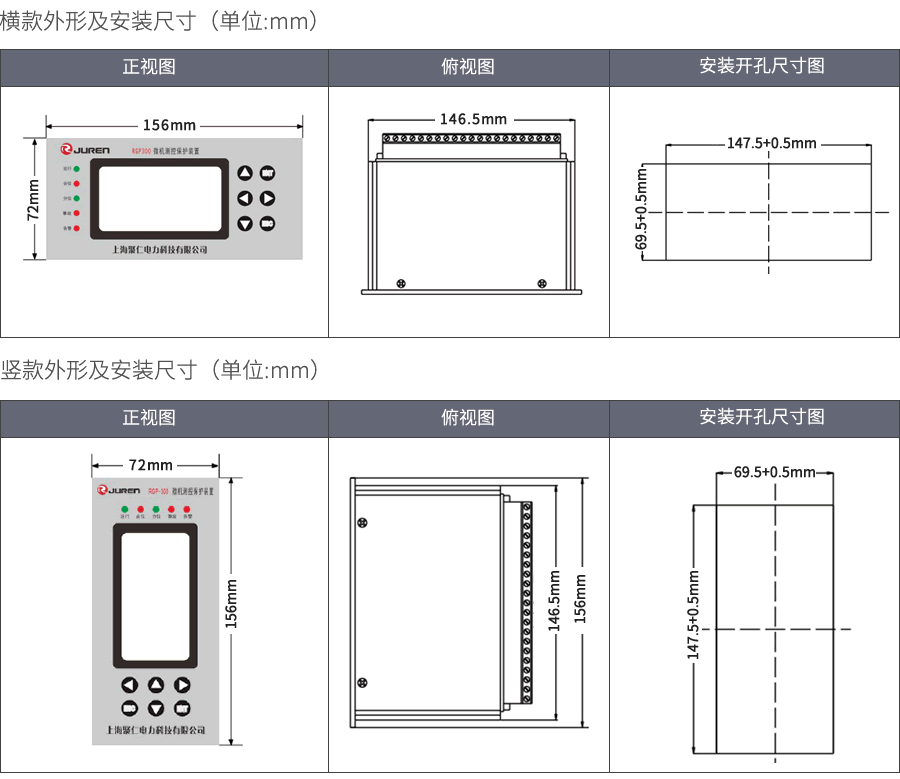

RGP300小型微机保护装置外形及安装尺寸
