  • 直流电源屏
  • 所属类别:直流电源
  • 输入电压

    AC:380V、220V

    电池容量

    20AH~300AH

    输出电流等级

    10A~320A

    输出电压

    DC:110V、220V

    输出电压范围

    198~286V、99~143V连续可调

    输出限流

    额定电流×(10%~105%)

    我要询价留言

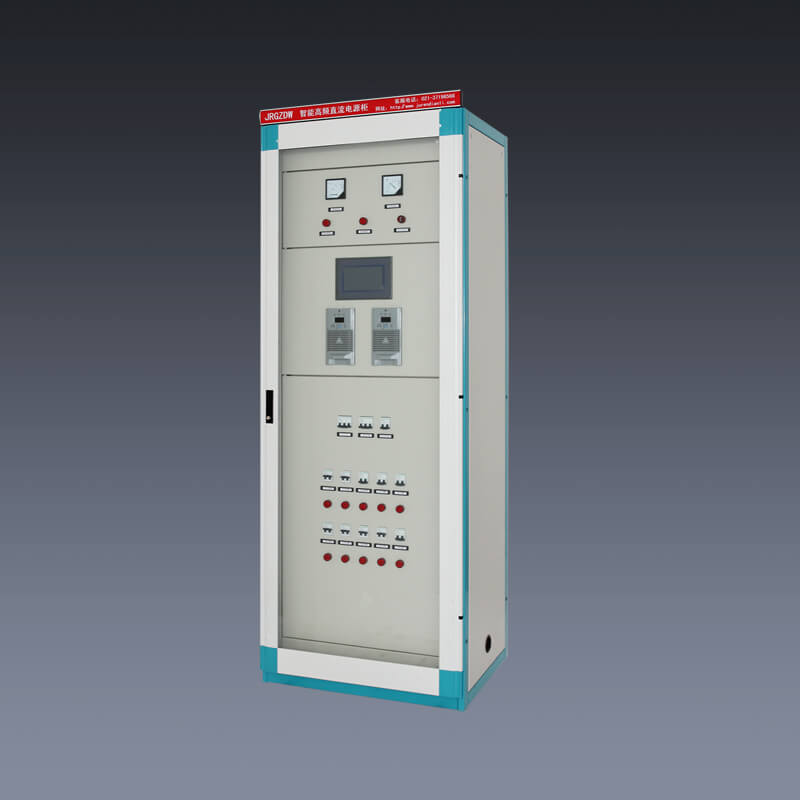

  • GZDW直流屏

  • 稳压精度 稳压精度≤±0.5%,使直流屏输出更稳定。

  • 过流保护 电流超过器件承受电流,关闭功率器件,过流保护可自动恢复。

  • 延时保护 两路市电切换延时保护,保证市电切换模块软启动,减小电网及模块自身冲击,有效保护模块。

  • 过温保护 模块检测散热器温度超过85℃时自动关机保护,温度降低到75℃时模块自动启动。

  • 缺相保护 直流屏的交流配电单元缺相保护功能,防止造成模块损坏。

  • 短路保护 采用回缩下垂限流技术,输出短路瞬间降电压至零,限制短路电流小于额定输出电流15%。

  • N+1热备份 高频开关模块并联运行,"N"台正常运行,"1"台热备用。

  • 接线保护 直流屏交直流输入输出及母线开关上下电无顺序要求,让您操作便捷。

  • 智能浮充 防止直充屏电池过充、过热,有效保证电池电量和性能。

  • 防浪涌 防雷并有效抑制线路上的浪涌和瞬时过电压、泄放线路上的过电流,有效保护各种设备。

  • 电池巡检 合理控制直流屏电池,延长电池使用寿命,提高系统的可靠性。

  • 冷却系统 风冷、自冷两种冷却模块可选,满足不同项目需求。

  • 多路输入 两路市电交流输入,自动切换,确保直流屏正常可靠运行。

  • 自动调压 直流屏具有硅降压自动控制功能,稳定直流输出110V或220V。

  • 项目 参数
    交流输入电压 220V、380V
    电网频率 50Hz±10%
    输出电流等级 10A~320A
    适用电池容量 10AH~1000AH
    额定直流输出电压 220V/110V
    输出电压范围 198V~286V /99V~143V 连续可调
    输出限流 额定电流×(10%~105%)
    动态响应 在20%负载跃变到80%负载时恢复时间≤200μS,超调≤±5%
    效率 ≥95%(单模块)
    绝缘电阻 ≥20M
    绝缘强度 输出对地、输入对地、输入对输出施加2.5KVAC, 1min无飞弧无闪络
    相对湿度 ≤90%
    海拔高度 ≤2000m
    地震烈度 ≤7度

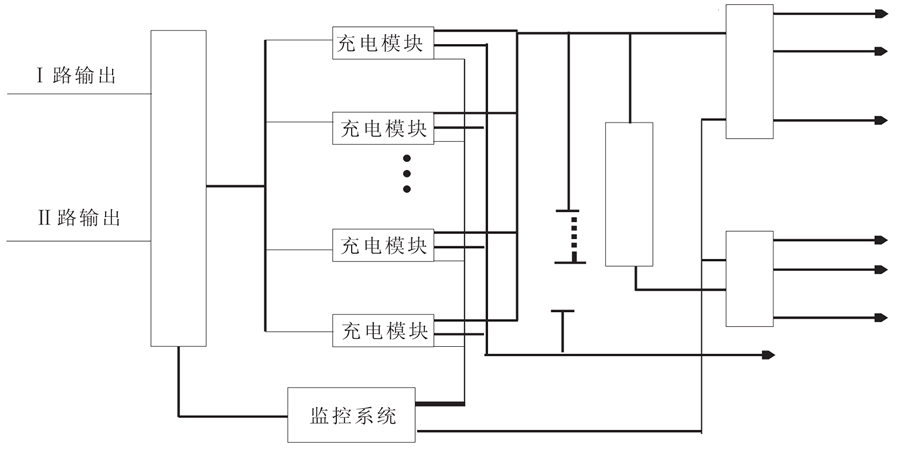

    直流屏系统由交流配电单元、防雷单元、整流模块单元、监控单元、底层采集单元、降压单元、交流配电单元、电池组单元组成。 系统中的各监控单元受主监控的管理和控制。通过RS485通讯线将各底层单元采集的信息传递至主监控,其系统组成图如下所示。

    直流屏系统的组成
