额定电源电压
220V（AC），220V/110V（DC）
额定频率
50Hz
电压信号接入
互感器接入法或直接接入法
通讯协议
Modbus或IEC61850
通信接口
RS232和以太网
适用范围
光伏电站

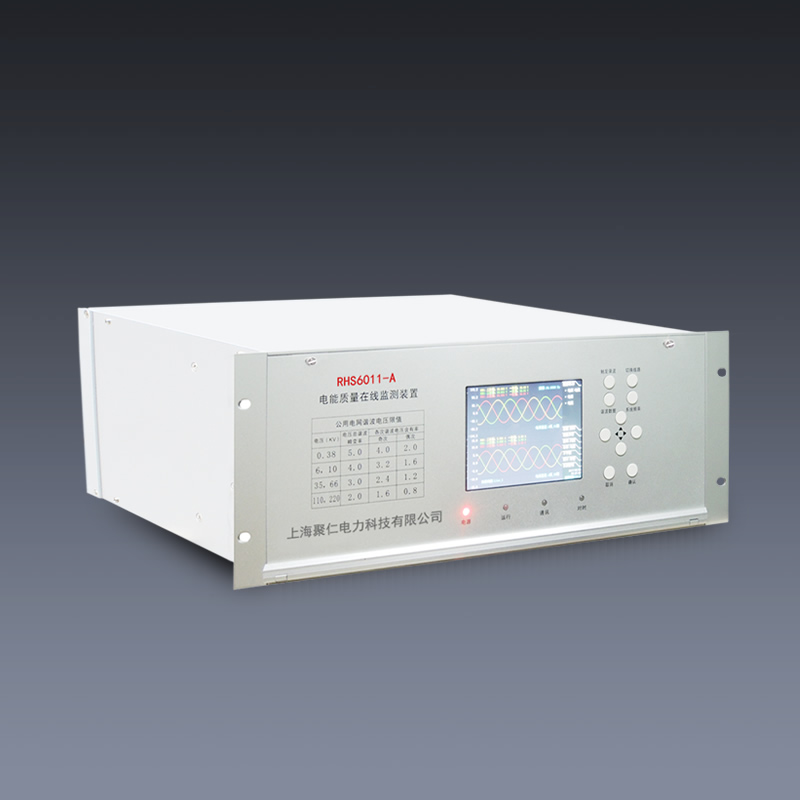

32位DPS 高性能Cortex-A8+DSP双核心处理器。
通讯方式 RS232或以太网（MODBUS规约或IEC61850）
遥信和遥控 同时具有2路遥信输入，2路遥控输出。
精度高 采用高精度A/DC（16位），每个周波1024个采样点。
显示直观 具有显示电压电流实时波形图、相位矢量图。
操作方便 采用中文界面，简洁的按键操作，用户使用方便。

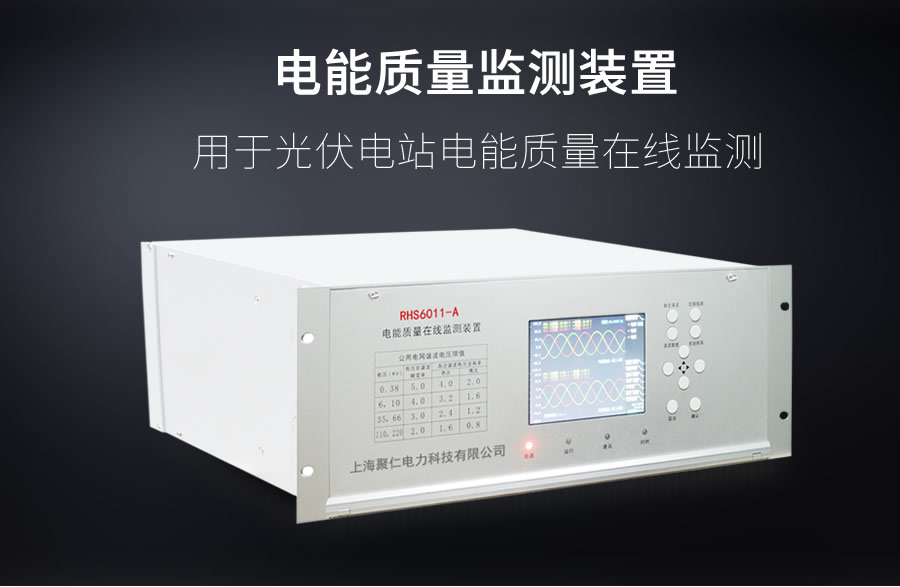

随着电力负荷急剧加大，特别是电力电子转流设备、电气化铁路、电弧炉等等冲击性和非线性负荷容量的不断增长，使得电力系统的电能质量日益恶化。使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题情况日趋严重。从而引起变压器过热、网损增加、计量仪表误差、通讯干扰，不但使得供用电设备本身安全性降低，而且严重威胁着电力系统的安全和经济运行。电能质量在线监测装置集谐波分析、闪变测量、功率测量、不平衡测量与故障录波、事件记录等功能为一体，记录稳态数据和暂态数据。快速采集、准确分析各种电力参数，对电能质量各项指标进行监测、评定。集成了丰富的通信接口，利用灵活的通信形式与后台软件，构成电能质量监测与管理系统。适用于变电站、风电场、光伏电站等大型厂矿企业的供电系统。

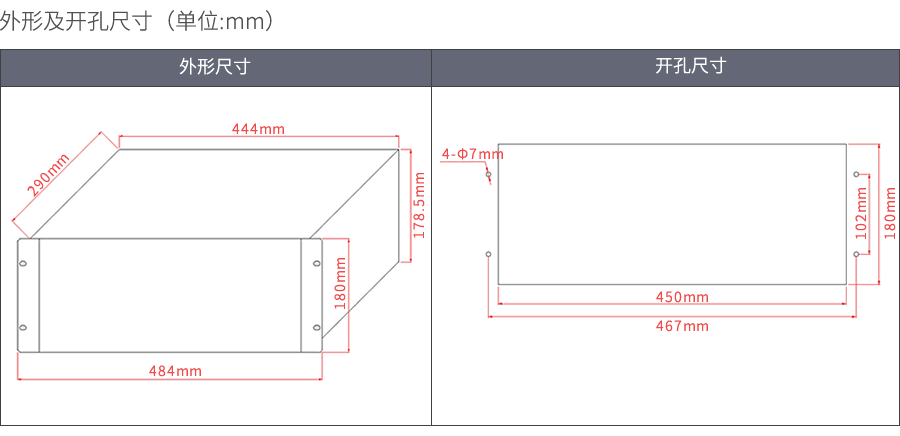

| 基本参数测量 |
| 电网频率 |
| 三相电压有效值 |
| 三相电流有效值 |
| 有功功率 |
| 无功功率 |
| 视在功率 |
| 功率因数 |
| 正序、负序、零序电流 |
| 正序、负序、零序电压 |
| 电压不平衡度 |
| 电流不平衡度 |
| 长时闪变（Pst） |
| 短时闪变（Plt） |
| 三相各次谐波电压有效值 |
| 三相各次谐波电流有效值 |
| 三相各次谐波电压含有率 |
| 电压谐波畸变率 |
| 电流谐波畸变率 |
| 间谐波 |
| 告警功能 |
| 频率越限 |
| 电压有效值越限 |
| 电压峰值越限 |
| 谐波越限 |
| 间谐波越限 |
| 闪变越限 |
| 三相不平衡度越限 |
| 电压暂升 |
| 电压暂降 |
| 电压中断 |
| 冲击电流 |
| 瞬时过电压 |
| 遥信遥控 |
| 2路遥信输入 |
| 2路遥控输出 |
| 支持遥控选择、执行 |
| 额定电源电压 | |
| 交流电源电压 | 220V，允许-50%/+20％的偏差；50Hz±0.5Hz；谐波畸变率不大于20% |
| 直流电源电压 | 220V/110V，允许±20％的偏差，纹波系数不大于15% |
| 额定频率 | |
| 频率 | 50Hz |
| 额定电压信号 | |
| 互感器接入法 | 57.7V和100V |
| 直接接入法 | 220V和380V |
| 过压能力 | 1.4倍额定电压连续工作，4倍额定电压允许1S |
| 额定电流互感器接入法 | |
| 范围 | 额定电流1A或5A |
| 过载能力 | 1.5倍额定电流连续，10倍额定电流持续1s |
| 功率消耗 | |
| 交流电流回路 | 每相消耗的视在功率不大于0.75VA/回路 |
| 交流电压回路 | 额定电压时，每相消耗的视在功率应不大于 0.5VA/回路 |
| 基本参数测量精度 | ||||
| 被测量 | 监测终端级别 | 测量类型 | 测量条件 | 最大误差 |
| 电压有效值 | A | 电压 | <1.4UN | ±0.1% |
| 电流有效值 | A | 电流 | <1.5IN | ±0.1% |
| 频率偏差 | A | 频率 | 40Hz<f<65Hz | ±0.001Hz |
| 三相不平衡电压 | A | 电压 | ±0.15% | |
| 三相不平衡电流 | A | 电流 | ±1% | |
| 电压波动 | A | 电压 | ±5% | |
| 闪变 | A | 电压 | 5% | |
| 谐波和间谐波 | A | 电压 | Um≥1%UN* | ±5%Um |
| Um<1%UN | ±0.05%UN | |||
| A | 电流 | Im≥3%IN | ±5%Im | |
| Im<3%IN | ±0.15%IN | |||
| 功率 | A | 有功 | ±0.5% | |
| A | 无功 | ±0.5% | ||
| A | 视在 | ±0.5% | ||
| A | 功率因素 | ±1.0% | ||
| 高频谐波 | A | ±5% | ||
| 冲击电流 | A | 电流 | 读数的±0.5% | |
| A | 时间 | 0.5周波 | ||
| 电压暂降及电压暂升和短时中断 | ||||
| 被测量 | 监测终端级别 | 测量类型 | 测量条件 | 最大误差 |
| 电压幅值 | A | 电压 | ±0.2%UN | |
| B | 电压 | ±1.0%UN | ||
| 持续时间 | A | 电压 | ±1周波 | |
| B | 电压 | 使用1/2个周波的移动窗口 | ±1周波 | |
| 电压 | 使用1个周波的移动窗口 | ±2周波 | ||
