    • 首页> 产品中心>光伏二次设备

    联系我们

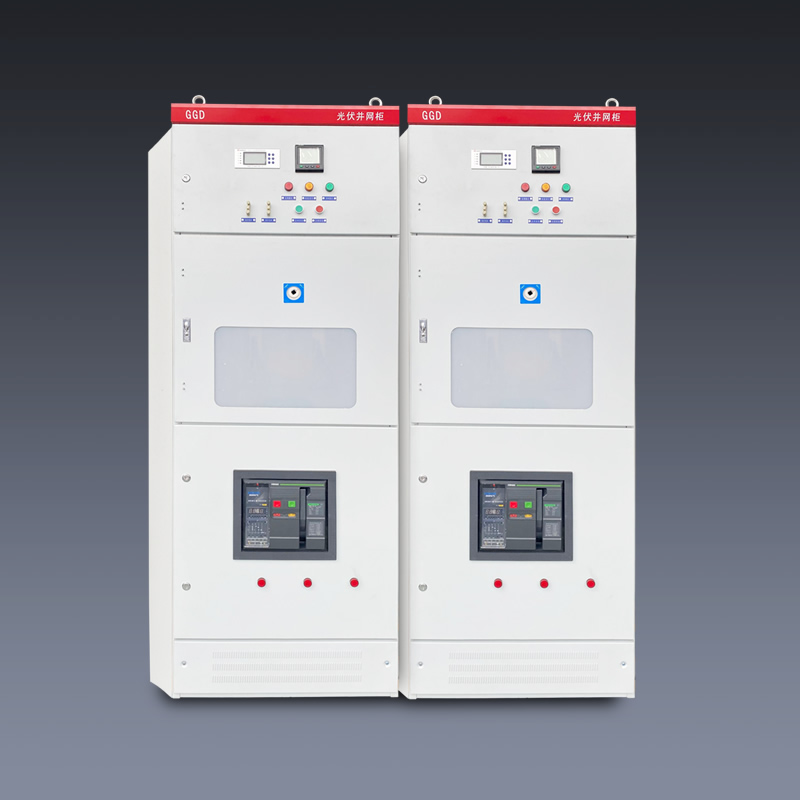

  • 光伏并网柜
  • 所属类别：光伏二次设备

  • 适用范围

    0.4KV电压等级分布式发电

    工作电源

    85V~265V（AC/DC）

    保护功能

    过流、过负荷、过电压、低电压等

    通讯功能

    RS485总线

    正常功耗

    <5W

    额定频率

    50Hz

    我要询价留言

    • 光伏并网柜概述
      主要用于交流400V低压系统的分布式光伏发电项目，低压光伏并网柜主要有防孤岛保护装置（还可加装故障解列装置、电能质量在线监测装置）、隔离刀开关、并网断路器、防雷器、温湿度控制器、电能计量装置和柜体等组成。柜型及柜体尺寸根据现场情况定做为MNS,GCS,GCK,GGD这几种。

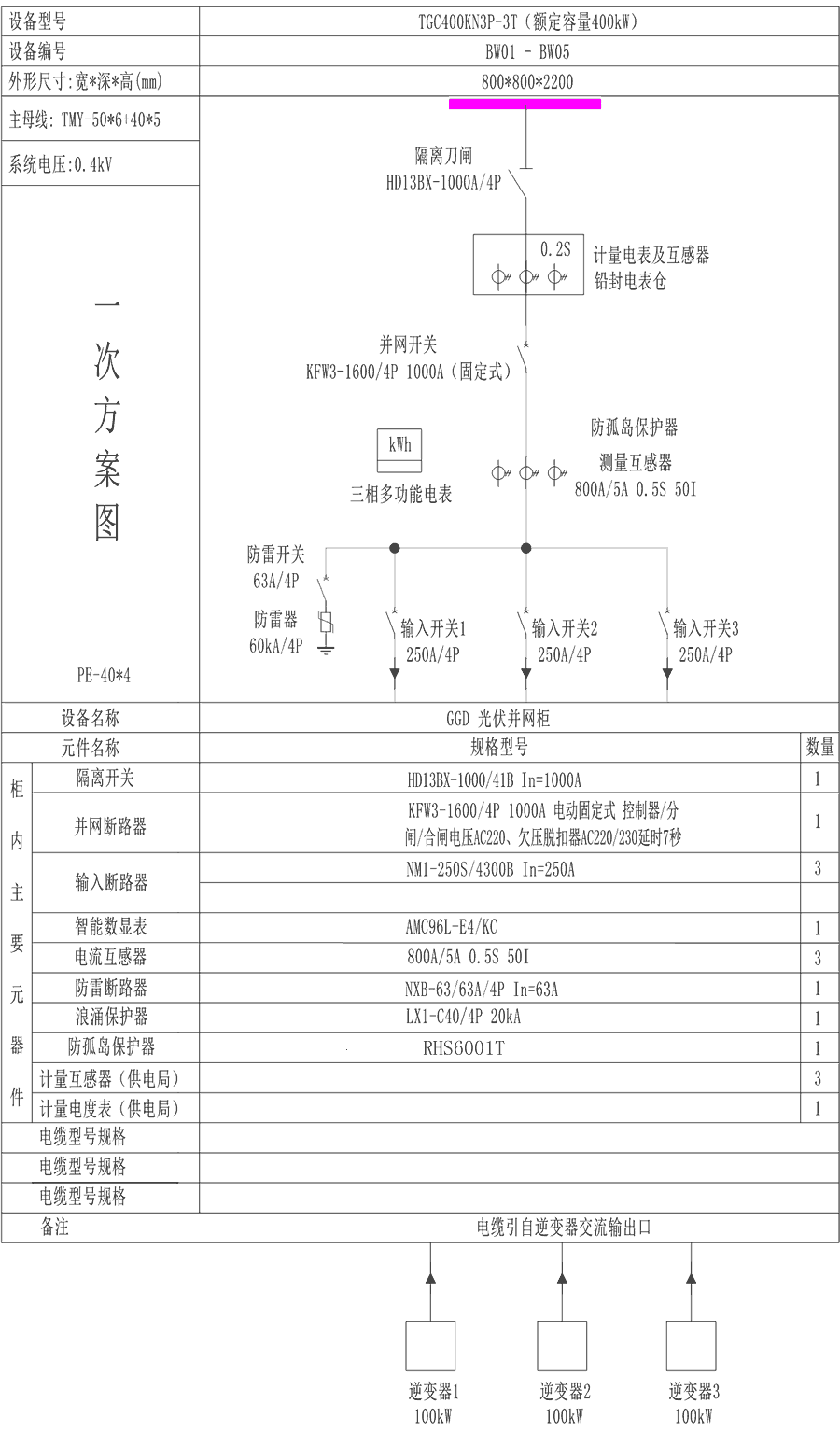

      光伏并网柜典型图纸

      光伏并网柜典型图纸

      光伏并网柜特点

      光伏并网柜特点

      光伏并网柜作用
      ■当光伏发电系统出线电压、频率、过负荷等异常情况，对本站设备造成威胁或对电网侧产生冲击和影响时，光伏防孤岛装置可以迅速向并网断路器发出跳闸命令，迅速切除故障电路。当故障排除电网电压回复正常，防孤岛保护装置监测正常会自动合上并网断路器。
      ■当电网侧出线电压、频率、过负荷等异常情况，对本站设备造成冲击和影响时，光伏防孤岛装置也能迅速监测并对并网断路器发出跳闸命令，从而迅速断开并网开关，防止孤岛效应。
      ■当光伏发电系统本侧出现故障，而电网侧正常，这事需要相关工作人员检修，这事光伏并网设备能有效防止电网侧向光伏侧反送电，从而保证了光伏侧检修人员的生命安全。
      光伏并网柜的功能
      ■保护功能
      防孤岛装置具有被动孤岛检测、有压自动合闸、过欠压保护、高低频保护、逆功率保护等。
      ■自动并网
      防孤岛保护装置具有失压跳闸（电网失压）和有压自动重合闸功能，在电压异常时跳闸，电压回复正常可以自动并网合闸。同时具备智能通讯功能，可以和后台系统通讯组网，远程操作断路器分合闸，远程查看并网柜各种电参量及开关位置信息。
      ■电度计量
      压光伏并网柜可以加装计量仓，计量仓带铅封装置，可以有效防止窃电。计量仓内可以安装计量装置和负控装置（一般当地供电局提供），可以很好的记录发电量情况。
  • 光伏防孤岛保护装置

  • 适用范围

    0.4KV电压等级分布式发电

    工作电源

    85V~265V（AC/DC）

    保护功能

    被动孤岛检测、过流、过负荷、过电压、低电压等

    通讯功能

    RS485总线

    正常功耗

    <5W

    额定频率

    50Hz

    查看产品详情

    选型手册下载

  • RH-D系列抗晃电继电器

  • 工作电压

    AC：220V、380V

    适用范围

    1=工频晃电在启动，2=工频、变频晃电在启动

    动作时间

    0~9.99S，极差：0.01S

    功率消耗

    额定电压下小于5W/5VA

    触点容量

    长期允许接通电流为5A（常规）

    安装方式

    35mm导轨条安装

    查看产品详情

    选型手册下载

  • RWY无辅源静态电压继电器

  • 触点形式

    1开1闭，2常开，2开1闭，2闭1开

    整定范围

    19~130V，85~265V，180~440V，极差1V

    辅助电源

    无需辅助电源

    返回系数

    过电压：0.85~0.95；低电压：1.02~1.12

    安装结构

    凸出式固定、凸出式插拔、嵌入式插拔

    接线方式

    凸出式前接线、凸出式后接线、板前/板后接线

    查看产品详情

    选型手册下载
