    首页> 产品中心>电力继电器>电压继电器

    联系我们

  • RY静态电压继电器
  • 所属类别：电压继电器

  • 触点形式

    1开1闭

    整定范围

    0.5~99.9V（极差0.1V）；1~199V，40~450V（极差1V）

    辅助电源

    AC/DC：85~265V

    返回系数

    过电压：0.85~0.95；低电压：1.02~1.12

    安装结构

    凸出式固定、凸出式插拔、嵌入式插拔

    接线方式

    凸出式前接线、凸出式后接线、板前/板后接线

    我要询价留言

    选型手册下载

    • RY系列静态电压继电器概述
      RY系列静态电压继电器用于发电机、变压器和输电线的继电保护装置中, 作为过电压保护或低电压闭锁的启动元件。采用集成电路型继电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。且作为低电压继电器使用无抖动现像，提供辅助电源后可替代电磁型电压继电器的理想产品。RY系列静态电压继电器按照其安装结构可分为RY-10（凸出式固定结构），RY-20（凸出式插拔结构），RY-30（嵌入式插拔结构）这三种壳体结构，可分别替代DJ-100、DY-20C、DY-30等系列电磁型电压继电器。继电器采用拨码开关整定电压值，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。

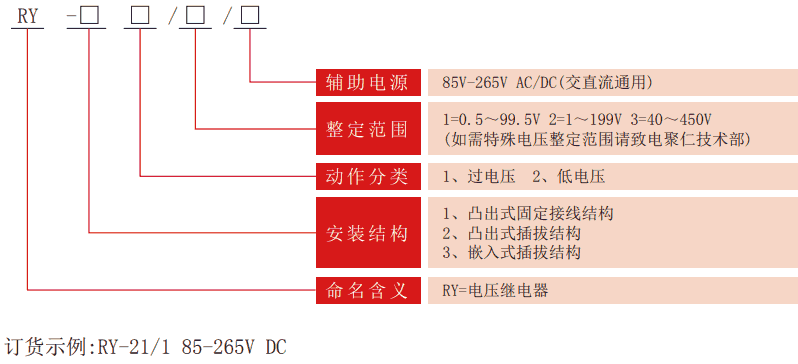

      RY系列静态电压继电器型号分类及含义
      RY系列静态电压继电器型号分类
      RY系列静态电压继电器技术参数

      触点形式

      1开1闭

      整定范围

      0.5~99.9V（极差0.1V）；1~199V，40~450V（极差1V）

      辅助电源

      AC/DC：85~265V

      返回系数

      过电压：0.85~0.95；低电压：1.02~1.12

      安装结构

      凸出式固定、凸出式插拔、嵌入式插拔

      接线方式

      凸出式前/后接线、板前/板后接线

      内部接线图
      RY系列静态电压继电器内部接线图
      RY-10凸出式固定结构外形及接线方式
      RY-10凸出式固定结构外形及接线方式
      RY-20凸出式插拔结构外形及接线方式
      RY-20凸出式插拔结构外形及接线方式
      RY-30嵌入式插拔结构外形及接线方式
      RY-30嵌入式插拔结构外形及接线方式
