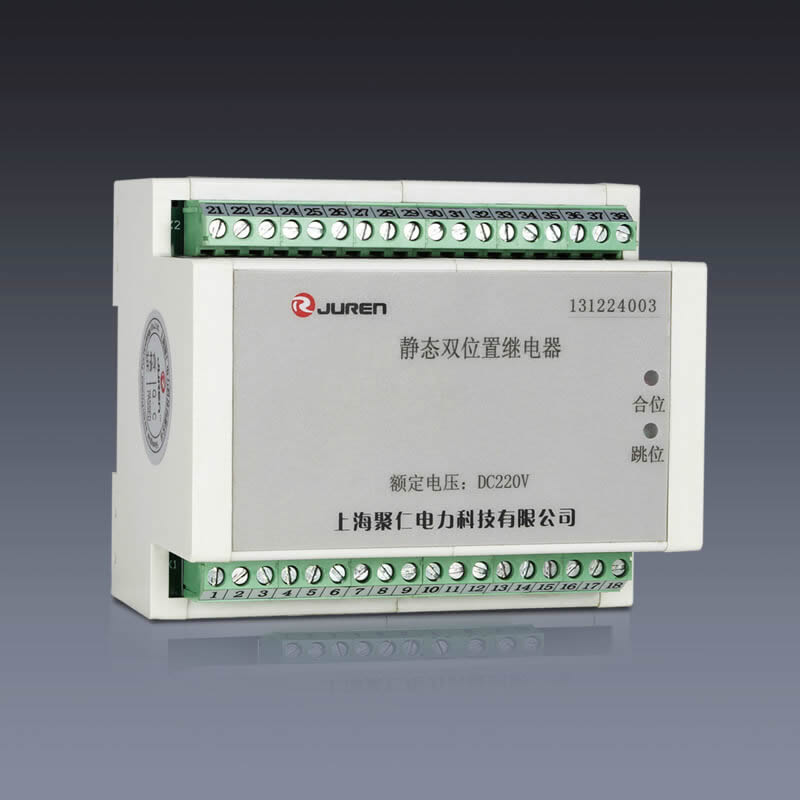

  • RZH-2D系列双位置继电器
  • 所属类别:双位置继电器
  • 额定电压

    AC/DC:110V、220V

    触点形式

    8转换触点,10转换触点

    额定电压

    AC/DC:110V、220V

    交流电压动作值

    小于额定电压80%

    直流电压动作值

    小于额定电压70%

    安装方式

    35mm导轨条安装

    我要询价留言

    选型手册下载

    • RZH-2D系列双位置继电器
      双位置继电器用于需要大容量双稳态触点的各种保护和自动控制装置中,以实现闭锁作用。是电力系统和自动化控制中老型电磁式双位置中间继电器更新首选产品。采用导轨式安装结构,体积小,安装方便。采用多个进口小型密封继电器组成,具有功耗低、发热小、动作时间快、触点容量大等特点。

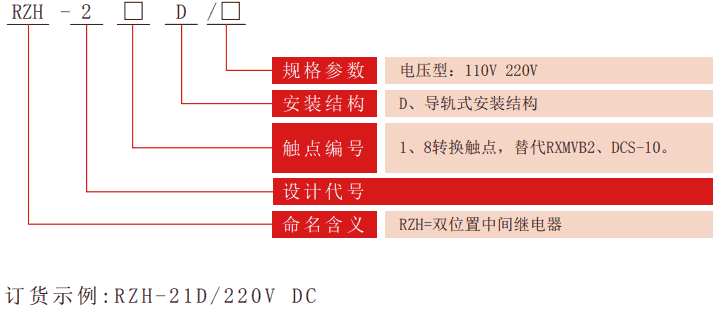

      RZH-2D系列双位置继电器型号分类及含义
      RZH-2D系列双位置继电器型号分类
      技术参数

      额定电压

      AC/DC:110V、220V

      触点形式

      8转换触点,10转换触点

      额定电压

      AC/DC:110V、220V

      交流电压动作值

      小于额定电压80%

      直流电压动作值

      小于额定电压70%

      安装方式

      35mm导轨条安装

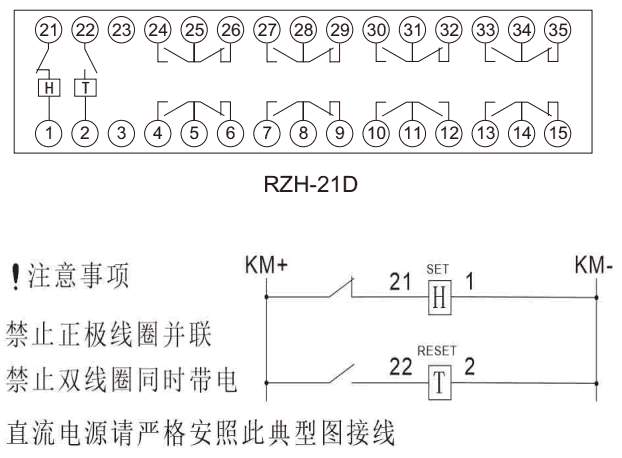

      RZH-2D系列双位置继电器接线图
      RZH-2D系列双位置继电器内部接线图
      外形尺寸图
      双位置继电器外形尺寸图
  • 壁挂式直流电源
  • 交流输入电压

    85~265VAC

    直流输出电压

    110V、220V

    电池容量

    24AH、30AH、38AH、40AH可选

    稳压精度

    ≤±0.5%

    稳流精度

    ≤±0.5%

    电网频率

    50Hz±10%

    查看产品详情

    选型手册下载

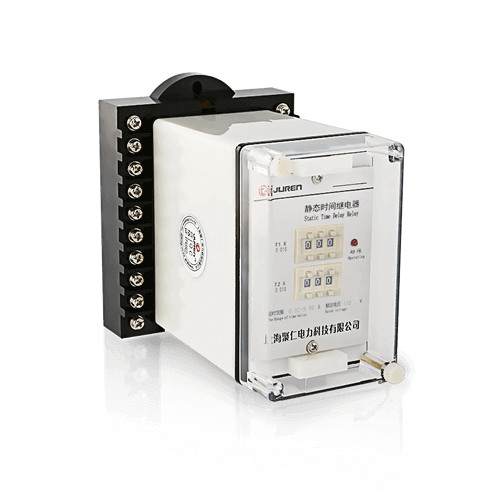

  • RS系列时间继电器
