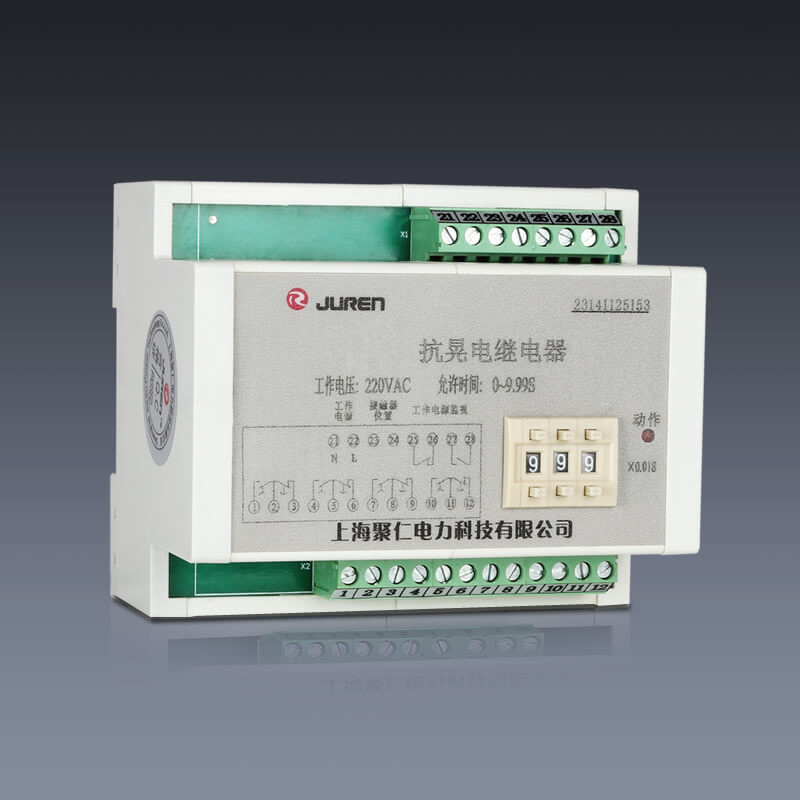

  • RH-D系列抗晃电继电器
  • 所属类别:抗晃电继电器
  • 工作电压

    AC:220V、380V

    适用范围

    1=工频晃电在启动,2=工频、变频晃电在启动

    动作时间

    0~9.99S,极差:0.01S

    功率消耗

    额定电压下小于5W/5VA

    触点容量

    长期允许接通电流为5A(常规)

    安装方式

    35mm导轨条安装

    我要询价留言

    选型手册下载

    • RH-D系列抗晃电继电器
      电网因雷击、短路或其他原因造成电压波动或短时断电,俗称"晃电"。晃电等电力环境恶劣的原因导致许多重要的低压电机停电,进而导致连续生产过程紊乱,将给生产企业造成巨大经济损失。RH-D系列抗晃电继电器是专门为工业企业解决"晃电"不停机而研制的。RH-D系列抗晃电继电器能保证重要电机在电源故障下顺利自启动。当电机有失电时,在0-9.99S(可调)时间内,输出接点保持闭合状态,若故障为晃电,则恢复供电后通过本接点构成的自保持回路,电力重新启动;如故障为性故障,则接点延时断开。采用导轨式安装结构,可安装于35mm导轨上。

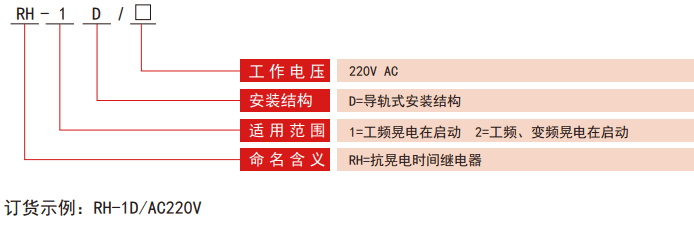

      RH-D系列抗晃电继电器型号分类及含义
      RH-D系列抗晃电继电器型号分类
      技术参数

      工作电压

      AC:220V、380V

      适用范围

      1=工频晃电在启动,2=工频、变频晃电在启动

      动作时间

      0~9.99S,极差:0.01S

      功率消耗

      额定电压下小于5W/5VA

      触点容量

      长期允许接通电流为5A(常规)

      安装方式

      35mm导轨条安装

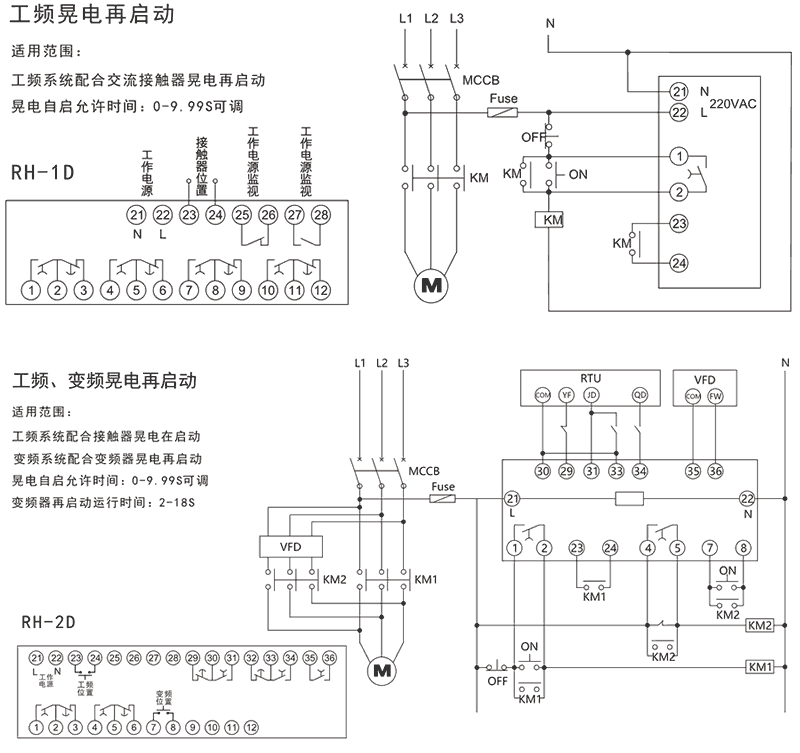

      RH-D系列抗晃电继电器接线图
      RH-D系列抗晃电继电器内部接线图及典型工作图
      外形尺寸图
      抗晃电继电器外形尺寸图
