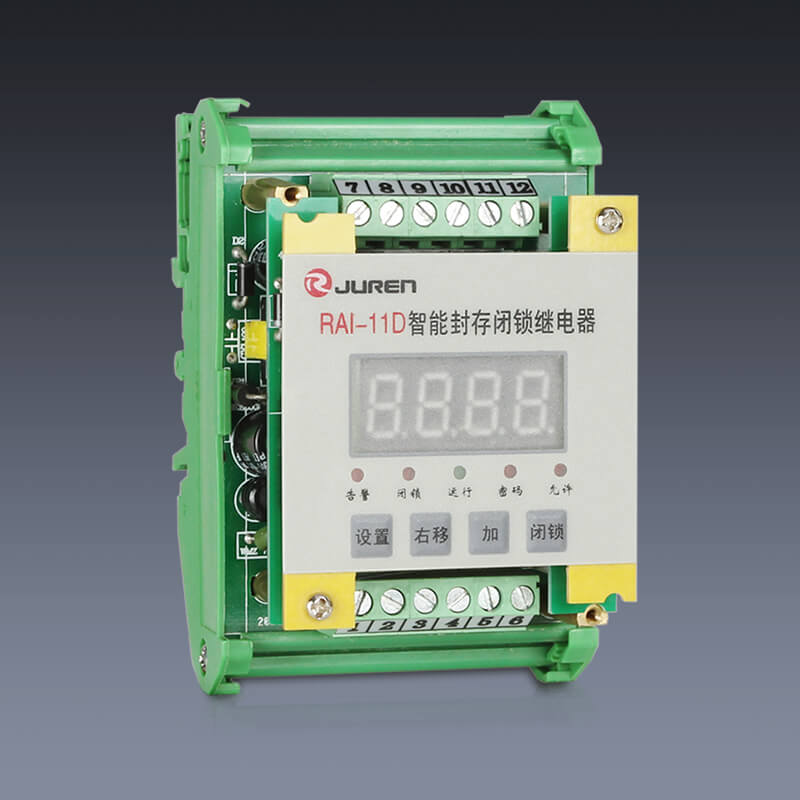

闭锁继电器实物图
  • 闭锁继电器

    在老式电磁式闭锁继电器的基础上进行研发升级

    保护功能:缺相时闭锁保护

    安装结构:导轨安装

  • 首页> 产品中心>电力继电器>闭锁继电器

    联系我们

  • RAI系列封存闭锁继电器
  • 所属类别:闭锁继电器
  • 电压范围

    85~264V(交流或直流)

    上电冲击

    2A

    工作电流

    5A,连续工作

    分断电压

    AC:250VAC、DC:220VDC

    动作时间

    <5ms

    安装方式

    35mm导轨条安装

    我要询价留言

    选型手册下载

    • RAI系列封存闭锁继电器
      用电管理部门经常会遇到用户在用电淡季或用电量小时提出的设备封存的要求,以减少基本电费的缴纳,节约生产成本。为了方便这种要求及管理,我公司研发了RAI型封存闭锁继电器,做到对设备的有效封存管理。封存闭锁继电器主要实现开关柜合闸回路闭锁,在闭锁状态下禁止合闸,壳体可铅封,铅封后只有授权的人员才允许解锁。另外提供一付开点用来保护跳闸闭锁,防止从断路器本体直接合闸。闭锁后,外部接线的改动都可通过报警接点报警,防止窃电。

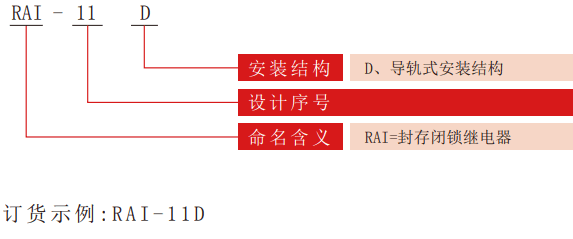

      RAI系列封存闭锁继电器型号分类及含义
      RAI系列封存闭锁继电器型号分类
      技术参数

      电压范围

      85~264V(交流或直流)

      上电冲击

      2A

      工作电流

      5A,连续工作

      分断电压

      AC:250VAC、DC:220VDC

      动作时间

      <5ms

      安装方式

      35mm导轨条安装

      应用范围
      用于用户要求封存供电设备或供电局有需要封存用电设备的场合。
      RAI封存闭锁继电器的主要特点
      ■该继电器壳体可铅封,一经铅封,操作部分与接线部分不拆铅封则无法修改,必须由专门授权的人员才可以解锁或闭锁操作。
      ■该继电器为导轨式安装,可直接挂接在端子排上,体积小,方便安装,且适合开关柜厂家布线要求,一旦断路器合闸回路线直接接入闭锁继电器再引出,则外部基本无法通过改线达到解锁的目的。
      ■采用智能单片机控制,输入操作可设定密码权限,加强封存管理。
      ■有断线报警及失电报警功能,有一付专用的报警点输出,可与现场用电负控终端配合,及时上报异常情况。
      ■具备通讯扩展,如用户有要求,可安装通讯模块,直接与后台系统交换数据,实现远程遥控操作闭锁解锁和实时告警。(此功能为可选项)
