  • 低压光伏防孤岛装置
  • 日期:2021.07.26    浏览:3680次
  • 主要特点

    ●在发生孤岛现象时,可以快速切除并网点,使本站与电网侧迅速脱离,从而保证整个电站和相关维护人员的生命安全。
    ●低压光伏防孤岛装置采用全密封式结构,具有良好的抗震、防尘性能。
    ●外部开入回路:设置有12 路外部开入回路,均采用DC220V 直接开入方式,装置软件采取了防抖措施,避免了误发信。
    ●装置告:电流、电压达到设定的初始值并保持到设定的时间。
    ●装置实现了分布式电源并网点处所需设备的集成化、简约化,实现分布式电源接入配电网的即插即用。
    ●低压光伏防孤岛装置装置的插件上包括CPU 插件、AC交流采样插件、DIDO插件和对话HMI插件。
    ●装置跳闸:电流、电压达到设定的跳闸值并保持到设定的时间。

    简要概述

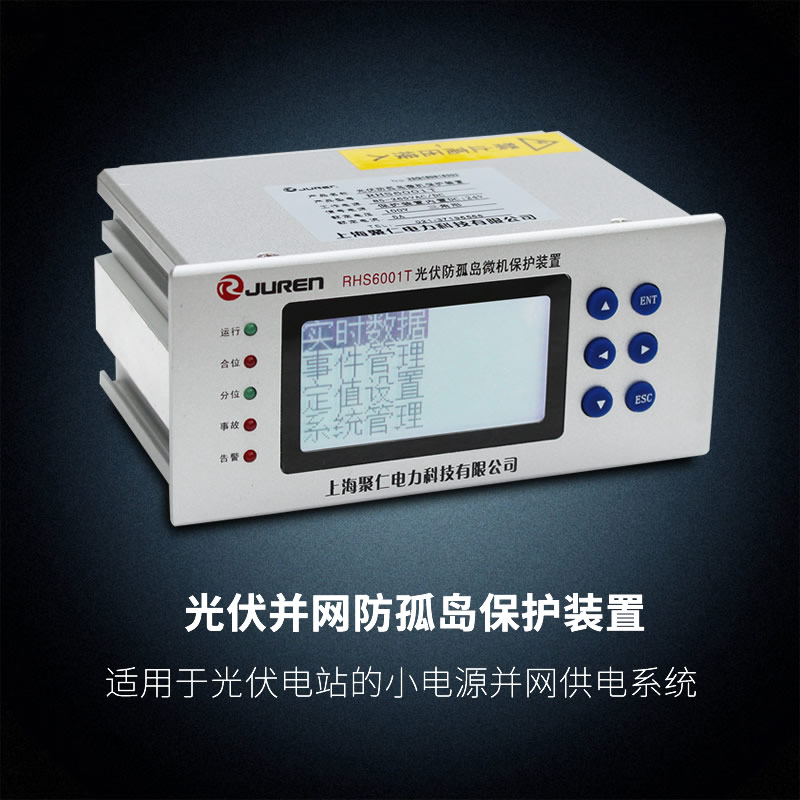

    低压光伏防孤岛装置具有逆功率和外部联跳功能,采集到的二次逆功率值的绝对值大于等于“逆功率定值”和时间大于等于“逆功率”,则立即驱动3J(C7/C8)、4J(C9/C10)、5J(C11/C12)。RHS6001T低压光伏防孤岛装置同时也驱动信号11J(C1/C3)。液晶显示动作名称,面板灯亮。当开入量6有信号(R6=1)和时间大于等于“外部联跳”,则立即驱动3J(C7/C8)、4J(C9/C10)、5J(C11/C12)。同时也驱动信号11J(C1/C3)。液晶显示动作名称,面板灯亮。

    保护功能

    ●低压光伏防孤岛装置具有过电压保护。
    ●谐波监测及过大保护。
    ●低压光伏防孤岛装置具有低频率保护。
    ●当频率波动值超过所设定值时,保护动作,对于即将并网发电的分布式光伏发电来说防孤岛保护设备是必须装设的设备,采集模拟量包括电流、电压。一般并网开关上的电压互感器、电流互感器是属电网侧,因此孤岛保护装置采的模拟量取自并网开关。
    ●方向闭锁限时速断。

    技术参数

    ●湿度:5~95%RH。
    ●频率:0.9Fn~1.1Fn。
    ●频率:50HZ。
    ●交流电压:400V 或100V (订货注明)。
    ●整组动作时间:≤35ms。
