光伏防孤岛保护装置厂家
日期：2021.07.26 浏览：4583次
简要概述

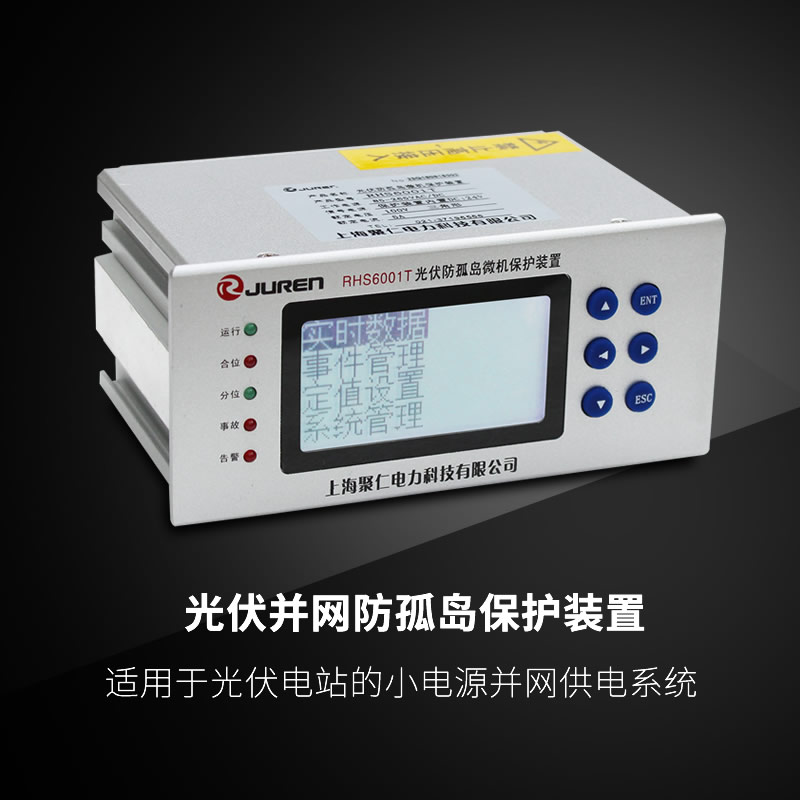

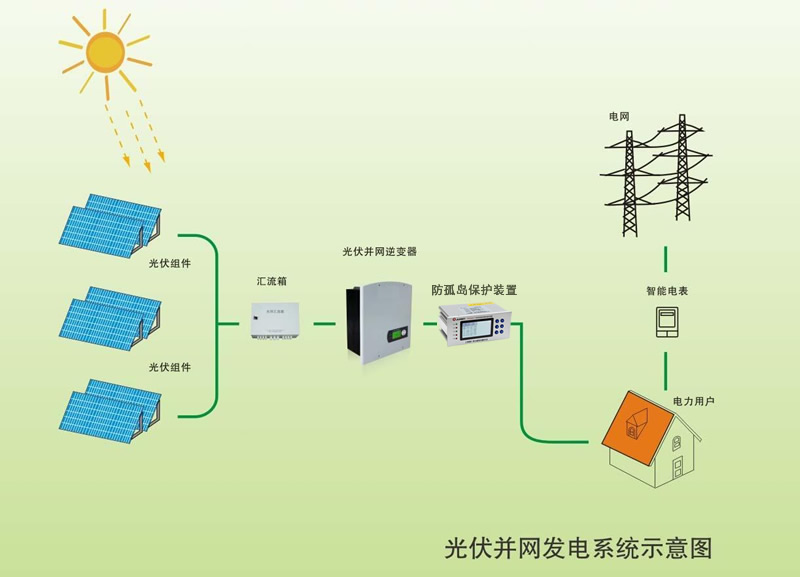

光伏防孤岛保护装置用于光伏电站上比较普遍，尤其对于小型分布式光伏来讲，使用的越来越多。将并网开关上的模拟量保护电压接入装置上，将保护告出口接到并网点开关回路上，当电网出现低压、低频等故障时，断开并网点开关。当电压达到设定的电压跳闸值并到设定的时间进行跳闸。具有高频保护、低频保护、高压保护、低压保护、逆功率保护、有压合闸、高电压故障恢复合闸、高频故障恢复合闸、低频故障恢复合闸、速断和过流保护、外部联跳、频率突变等功能。当采集到的二次逆功率值的绝对值大于等于“逆功率定值”和时间大于等于“逆功率”，则立即驱动3J（C7/C8）、4J（C9/C10）、5J（C11/C12）。RHS6001T光伏防孤岛保护装置同时也驱动信号11J（C1/C3）。液晶显示动作名称，面板灯亮。当开入量6有信号(R6=1)和时间大于等于“外部联跳”，则立即驱动3J（C7/C8）、4J（C9/C10）、5J（C11/C12）。同时也驱动信号11J（C1/C3）。液晶显示动作名称，面板灯亮。

主要特点
●光伏防孤岛保护装置集过压、低压、低频、高频、频率突变和逆功率等保护装置。
●光伏防孤岛保护装置CPU插件为装置的核心，为高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能。
●遥测：装置测量的Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、Ux、P、Q、f、COSφ等交流模拟量。
●当光伏本侧或者电网侧任何一侧出现频率、电压或者过载运行时给两侧主设备造成冲击时，防孤岛保护装置也会迅速向并网开关发出命令，让其跳闸，从而很好的保证了两侧主设备不受伤害，避免进一步扩大。
●装置供电电源、控制回路均为交直流两用。
●外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺。
●具有顺序记录功能，可记录150 条，数据掉电不丢失。

技术参数
●波特率：≤1Mbps。
●湿度：5～95%RH。
●有功无功：≤±0.5%。
●地址：1～110。
●电流、电压遥测量计量等级：0.5级

保护功能
●光伏防孤岛保护装置具有过频Ⅱ段保护。
●光伏防孤岛保护装置具有方向闭锁速断。
●逆功率保护。
●谐波监测及过大保护。
●光伏防孤岛保护装置具有当电压低于定值时动作。
