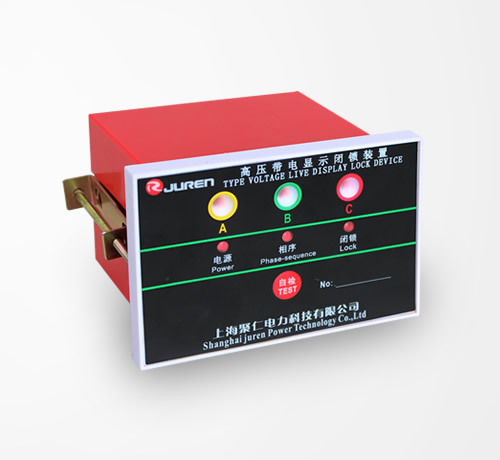

  • 感应式高压带电显示器

    前言

    目前在高压配电领域,接触式高压带电显示器装置采用的是预先在感性区域内固封一个屏蔽环,屏蔽环上预留一个标准的接线口,接触式带电显示器装置通过引出的屏蔽连接线和屏蔽环上预留的标准接线口对接,在感应电压带电运行状态时,显示窗指示灯发亮,显示带电状态。由于这种屏蔽环由直径0.5mm粗网状特殊材料,特殊工艺制成,因此对屏蔽环这个零件来说要求特别高,并且要固封在某个感应部位,给该零件的固封模具设计要求也很高,在固封的时候放置屏蔽环状态也有很高要求,固封出来的产品经过加热冷却以后,部分屏蔽环会失效,造成了整个固封产品报废,这样屏蔽环无论在生产,加工,制造方面都要求非常高,而且也容易失效,并且会造成产品局放过大,影响电气性能。接触式高压带电显示器装置通过这种读取信号方式时,有时会产生取样电压过高,烧坏带电显示器指示灯,并且许多功能缺失,不能和自动化配电设备对接。而采用感应式的高压带电显示器其设备不与高压带电体直接连接,主要通过感应电场信号,并准确的反映高压带电体的带电情况,并具备可靠的闭锁功能。是户内高压电气设备中 用来防止误入带电间隔和电气误操作的理想产品。

    特点

    非接触感应式高压带电显示器装置,其结构包括传感器,显示器,其中传感器通过屏蔽连接线和显示器连接,主要有以下特点:
    1、传感器采用外置捆绑式安装,安装简单快捷;
    2、传感器与高压一次元件没有直接接触,不会影响高压元件电气性能;
    3、感应式高压带电显示闭锁装置能够准确判断带电情况。系统中高压带电时,接触式高压带电装置能可靠闭锁并指示,当任意一相或两相失电时,能准确指示带电相,接触式高压带电闭锁装置不会解锁。
    4、感应式高压带电显示装置能对软、硬件系统进行自检,可防止由于硬件损坏及内部故障而造成的误指示。当主机检测到有外接电源时电源指示灯长亮指示,当没有外接电源时,主机电源指示灯闪烁指示。

    作用

    利用高压电场与传感器之间的电场耦合原理,在安全距离外进行感应式(非接触式)取样供显示,传感器共三支,分别接在“A、B、C”三相母线,与高压带电体无直接接触,并保持一定的安全距离。它接受高压带电体电场信号,并传送给显示器工作电源。当设备带有运行电压时,该显示器三相指示灯发光,指示高压设备带电,在系统发生接地故障时,该接地故障的一相指示灯也会自然熄灭。
