    DZ-15概述
    DZ-15DZ-10系列中间继电器作为辅助继电器、用于各种保护线路中,以增加主保护继电器的触点数量或接点容量。常见的型号有DZ-15、DZ-16、DZ-17。其额定电压分别为直流2V、48V、110V、220V可选。触点形式有2闭2开、3闭1开、4闭三种可选。
    DZ-15主要技术要求

    ●触点形式:DZ-15中间继电器具有两付动合和两付动断触点,DZ-16型中间继电器具有三付动合和一付动断触点,DZ-17型中间继电器具有四付动合触点。
    ●额定电压:直流2V、48V、110V、220V。
    ●动作值:不大于70%额定电压值。
    ●返回值:不小于额定值的5%。
    ●动作时间:在额定值下不大于45ms。
    ●返回时间:当输入激励量由额定值降至零时,继电器的返回时间不大于60ms。
    ●功率消耗:不大于7W。
    ●触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,输出触点的断开容量为50W。
    ●输出触点长期允许接通电流为5A。
    ●介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

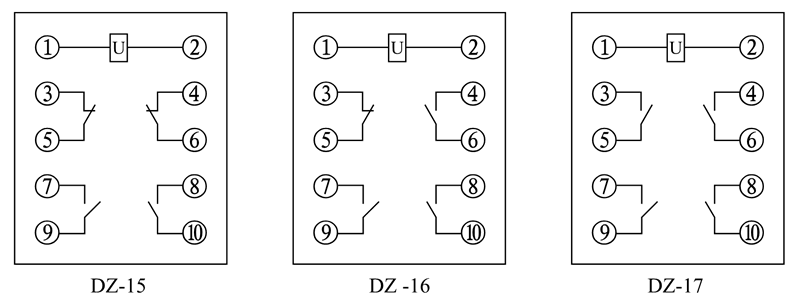

    DZ-15内部接线图

    DZ-15接线图

    DZ-15板前接线

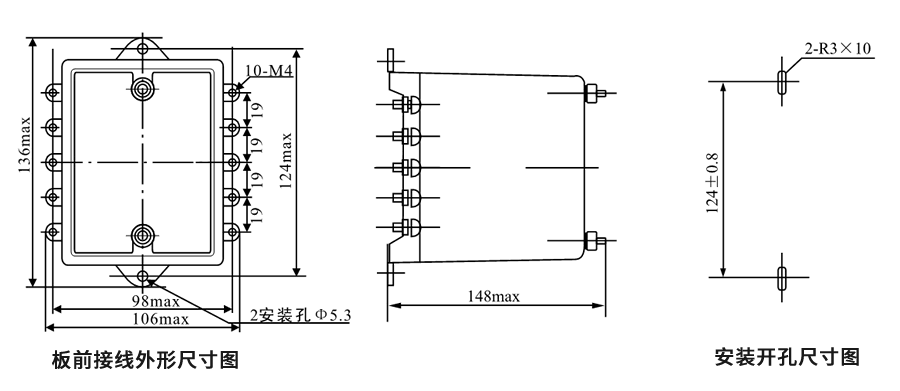

    DZ-15板前接线外形尺寸和安装尺寸图



    DZ-15板后接线

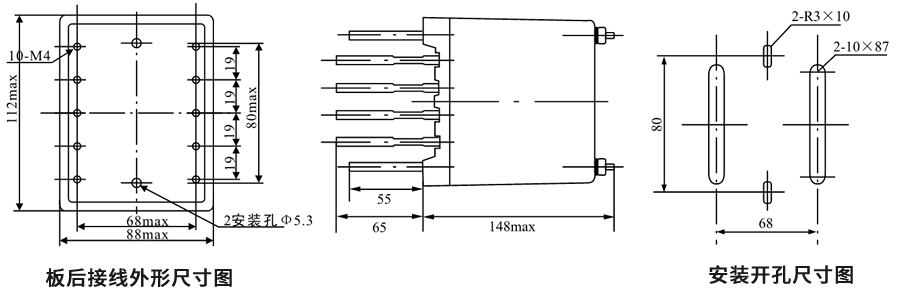

    DZ-15板后接线外形尺寸和安装尺寸图

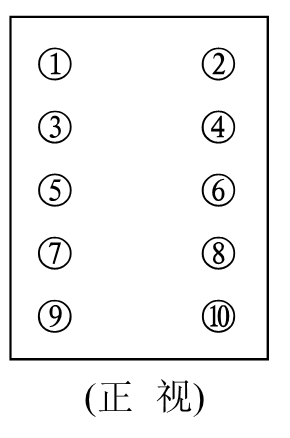

    DZ-15端子图
    DZ-15端子图
