    DZ-700E/3600概述
    DZ-700E/3600中间继电器主要用于直流操作的各种继电器保护和自动控制装置中,以增加触点的数量和容量。安装方式采用JCK-10A/3壳体。额定电压为直流220V、110V、48V。
    DZ-700E/3600工作原理
    继电器系电磁式,由U形磁轭板,L形衔铁,圆柱形铁心和铜骨架线圈组成。当在继电器线圈上施加动作电压时,继电器动触点接通、断开或转换被控制回路,当继电器线圈断电(或电压小于返回电压)时,继电器经延时后返回到原来位置。
    DZ-700E/3600技术参数

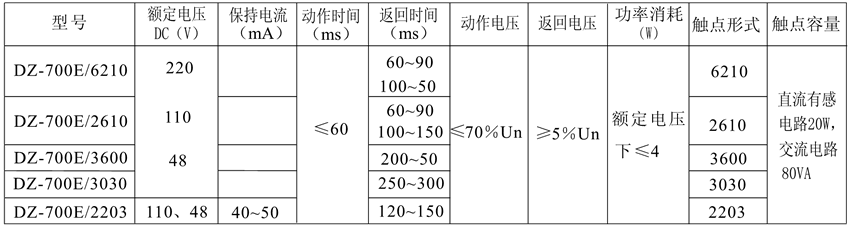

    ●额定值、电压线圈电阻、触点形式和返回时间见下表 DZ-700E/3600触点形式表
    注:触点形式用4位数字代码表征。例如,6210表示6动合,2动断,1转换,无过渡转换。
    ●动作电压:不大于70%额定电压。
    ●返回电压:不小于4%额定电压。
    ●动作时间:不大于60ms。
    ●保持电流:继电器如具有电流保持绕组则保持电流在40mA~50mA之间。
    ●功率消耗:不大于4W。
    ●热性能:当环境温度为 40℃ 时,继电器线圈长期耐受110%额定电压,其温升不超过65℃,当电压绕组无激励量时,电流绕组能承受3倍额定电流,历时5s,无电气和绝缘损坏。
    ●介质强度:继电器所有电路连在一起与外露的非带电金属部分及外壳之间,以及线圈电路与触点电路 (无保持绕组)之间能耐受2kV (有效值)、 50Hz 的交流试验电压历时 1min 而无绝缘击穿或闪络现象。
    ●触点断开容量:在直流有感(τ=5ms)回路,U≤250V,I≤1A,为20W;在交流(cosφ=0.4)回路,U≤250V,I≤1A,为80VA。
    ●触点长期允许接通电流:2A。
    ●电寿命:5×103次。
    ●机械寿命:2.5×104次。
    DZ-700E/3600端子接线图
    DZ-700E/3600内部接线图
    DZ-700E/3600凸出式板后接线
    DZ-700E/3600板前接线安装尺寸图
