    DZJ-12概述
    DZJ-12继电器属于交流中间继电器，是作为一种辅助继电器，用于交流电源系统，以增加触点数量和触点容量。额定电压为：AC380V、220V、110V。
    工作原理
    DZJ-12继电器系电磁式继电器，当交流电压通过整流块加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开。断开电源时，衔铁在接触片的压力作用下，返回到原始状态；动合触点断开，动断触点闭合。
    技术参数
    ●额定电压：交流380V、220V、110V。
    ●触点形式：DZJ-11为3闭3转换；DZJ-12为6闭。
    ●动作电压：不大于额定电压的80％。
    ●返回电压：不小于额定电压的5％。
    ●返回值：延时动作的继电器的返回值不小于5%额定值。
    ●动作时间：不大于45ms。
    ●继电器返回时间不大于60ms。
    ●功率消耗：不大于5W。
    ●热性能：当周围环境温度为40℃时，继电器电压工作（或电流保持）绕组应能长期承受110％ 额定工作电压（或额定保持电流）值，其允许温升应不超过65℃。
    ●触点长期允许接通电流：5A。
    ●触点断开容量：在直流有感回路(τ=5ms)，U≤250V，I≤1A，为50W；在交流(cosφ= 0.4)回路，U≤250V，I≤1A为250VA。
    ●电寿命：5×103次。
    ●机械寿命：2.5×104次。
    DZJ-12端子接线图
    DZJ-12内部接线图
    DZJ-12调试方法
    1、动触点与静触点间隙不小于2mm。
    2、动合触点闭合后的压力不小于0.1N，动断触点压力不小于0.08N，调整动触点的压力可改变吸合及释放电压数值。

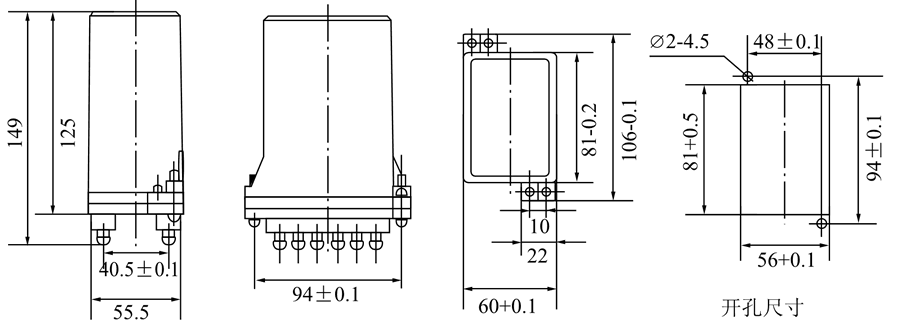

    DZJ-12外形尺寸及开孔尺寸
    DZJ-12外形尺寸及开孔尺寸图
