  • DZS-894/420延时中间继电器
  • 文章类别:DZS-890型延时中间继电器
  • 文章概述
  • 产品型号:DZS-894/420
    产品类型:延时中间继电器
    延时类型:返回延时
    延时时间:0.5S
    触点形式:4常开2常闭
  • 产品分类

    询价留言

    DZS-894/420概述
    DZS-894/420继电器属于延时中间继电器,用于各种继电保护及自动化设备和电力系统二次回路中,作为继电保护回路和控制回路增加控制对象的数量或扩大控制容量的一种带延时的辅助继电器。其额定直流电压为:220V、110V、48V、24V可选。
    DZS-894/420技术参数
    ●额定值、电压线圈电阻、触点形式和返回时间见下表 DZS-894/420触点形式表
    ●直流额定值:220V、110V、48V、24V。
    ●直流动作电压:30%~70%额定电压。
    ●交流动作电压:小于等于80%额定电压。
    ●动作返回值:大小于等于3%。
    ●功率消耗:不大于5W。
    ●热性能:当环境温度为 40℃ 时,继电器线圈长期耐受110%额定电压,其温升不超过65℃,当电压绕组无激励量时,电流绕组能承受3倍额定电流,历时5s,无电气和绝缘损坏。
    ●介质强度:继电器所有电路连在一起与外露的非带电金属部分及外壳之间,以及线圈电路与触点电路 (无保持绕组)之间能耐受2kV (有效值)、 50Hz 的交流试验电压历时 1min 而无绝缘击穿或闪络现象。
    ●触点断开容量:在直流有感(τ=5ms)回路,U≤250V,I≤1A,为20W;在交流(cosφ=0.4)回路,U≤250V,I≤1A,为80VA。
    ●触点长期允许接通电流:5A。
    ●电寿命:5×103次。
    ●机械寿命:2.5×104次。

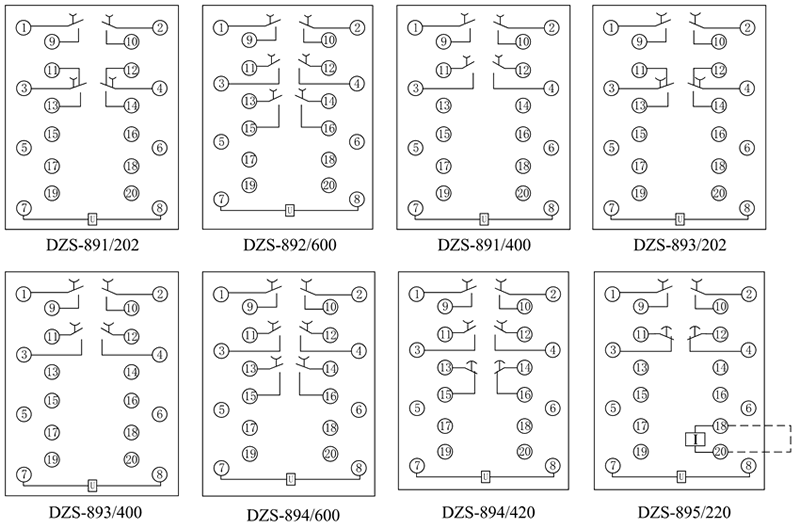

    DZS-894/420端子接线图
    DZS-894/420内部接线图
    DZS-894/420板前接线
    DZS-894/420板前接线安装尺寸图
    DZS-894/420板后接线
    DZS-894/420板后接线安装尺寸图
    DZS-894/420凸出式板后接线
    DZS-894/420凸出式板后接线安装尺寸图
