HBRD-212/7监视继电器

文章类别：HBRD-212监视继电器

文章概述

产品型号：HBRD-212/7熔断器（电源）监视继电器
工作电压：AC380V
触点形式：2常开
安装方式：导轨安装

产品分类

询价留言

文章详情
产品分类
相关文章

概述

HBRD-212/7监视继电器广泛应用于各种直流操作的各种保护和自动控制装置的电源中，作为断电延时返回的时间元件，以监视熔断器或空开电源控制回路是否完好。

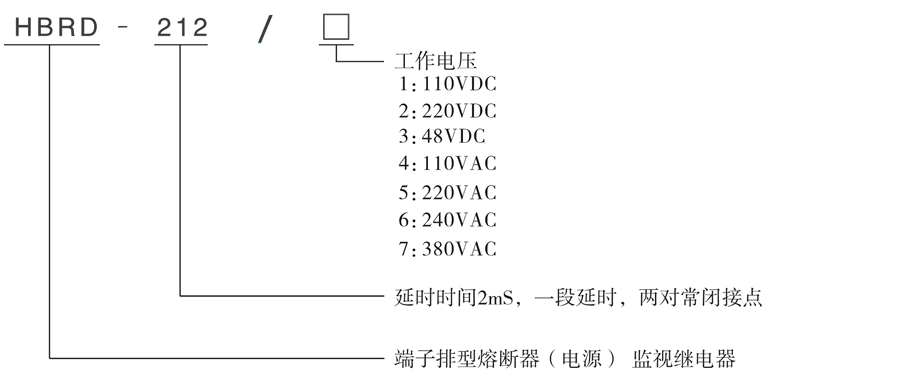

HBRD-212/7型号及含义

HBRD-212/7熔断器和电源监视继电器主要特点

●采用进口密封型继电器，防潮，防尘，触点无氧化，不断线，可靠性高，免维护。
●采用集成电路原理构成，克服了电磁型继电器的触点调节困难、延时精度不高的问题。
●动作后有灯光信号指示。
●电气和机械寿命长。
●触点容量大，触点接触电阻小。
●绝缘耐压水平高。
●采用端子排导轨式结构，便于现场安装，体积小巧，节省空间，端子可拔插接线更换方便。

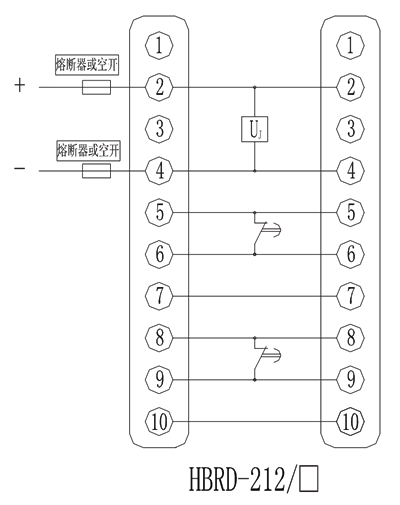

接线图

HBRD-212/7相关规格

型号	延时时间	工作电压	触点形式
HBRD-212/1	2mS	DC110V	2常闭
HBRD-212/2	2mS	DC220V	2常闭
HBRD-212/3	2mS	DC48V	2常闭
HBRD-212/4	2mS	AC110V	2常闭
HBRD-212/5	2mS	AC220V	2常闭
HBRD-212/6	2mS	AC240V	2常闭
HBRD-212/7	2mS	AC380V	2常闭

企业实拍

HBRD-212/7技术参数

额定参数
直流额定电压	48V、110V、220V可选
交流额定电压	110V、220V、240V、380V可选
动作值	≤70%额定电压
保持值	≥50%额定电压
延时时间	2mS
触点形式	2常闭
返回值	>5%额定值
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
