JDHF-1001跳位合位回路监测继电器

文章概述

产品型号：JDHF-1001跳位合位回路监测继电器
工作电压：110V、220V（AC/DC）
触点形式：1转换
安装方式：导轨安装

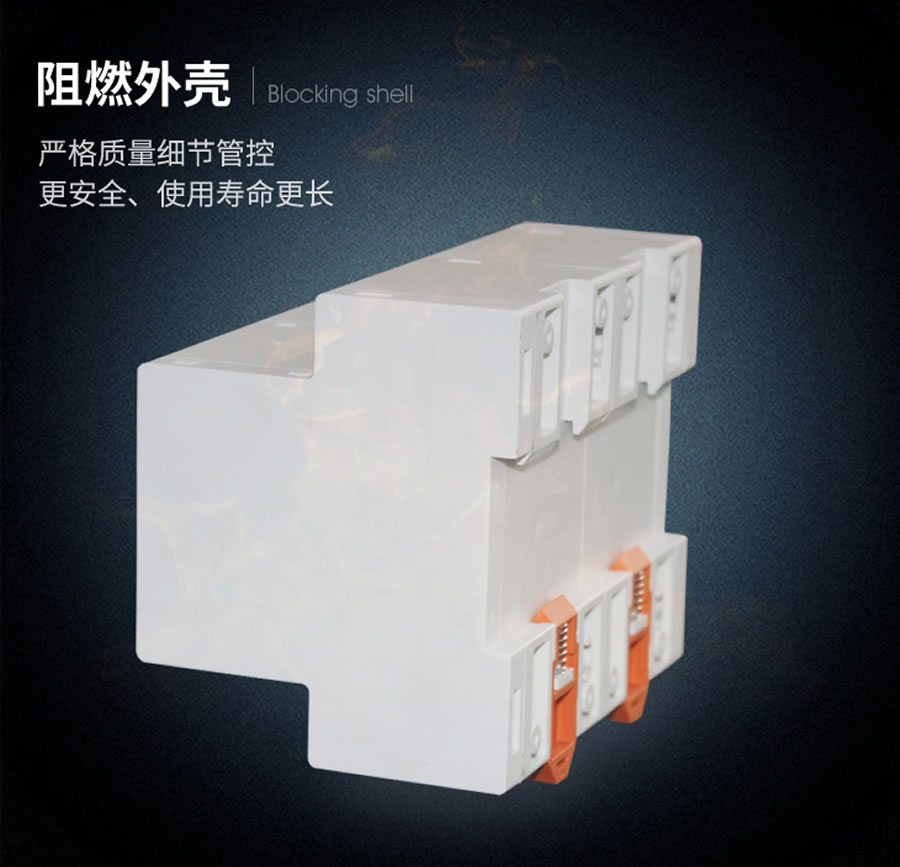

概述

JDHF-1001分闸合闸回路监测继电器具有分闸回路监测和合闸回路监测。主要用于直流或交流操作的各种自动控制线路中，作为断路器操作合闸或分闸运行状态的监测。具有交直流通用、高内阻、导轨安装、静态集成电路等特点。

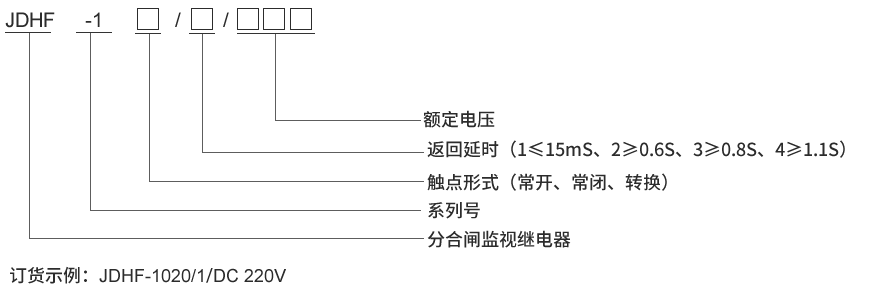

JDHF-1001型号及含义

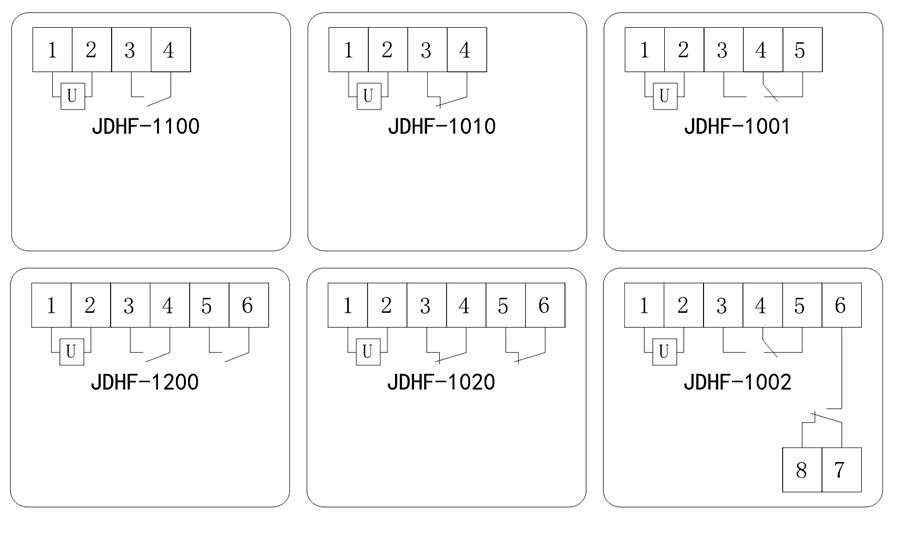

接线图

JDHF-1001技术参数

额定参数
额定电压	110V、220V可选
直流动作值	≤70%额定电压
交流动作值	≤85%额定电压
返回值	≥5%额定值
监测电流	4mA～10mA
动作时间	≤15mS
返回时间	≤15mS，≥0.6S，≥0.8S，≥1.1S可选
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
