JDZY-1440中间继电器

文章类别：JDZY-1000型中间继电器

文章概述

产品型号：JDZY-1440
触点形式：4常开4常闭
工作类型：电压型中间继电器
额定电压：24V、48V、110V、220V（AC/DC）

产品分类

询价留言

文章详情
产品分类
相关文章

概述

JDZY-1440中间继电器为电压型中间继电器主要用于各种保护和自动控制装置中，保护和控制回路的触点数量及触点容量。其额定电压为DC24V~220V可选和AC24~380V可选。JDZY-1440采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，并采用导轨安装和端子排接线，具有安装方便、接线简单等优点。

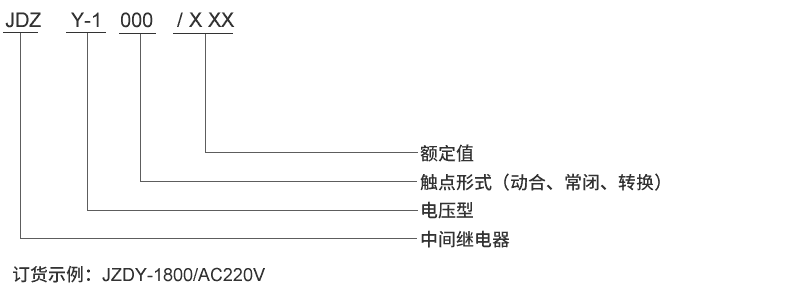

型号及含义

JDZY-1440主要特点

●具有整定方便、级差小、整定范围宽等特点。
●直流电压24V、48V、110V、220V可选。
●交流电压24V、48V、110V、220V、380V可选。
●JDZY-1440采用集成电路和进口元器件，稳定性和可靠性更高。
●采用导轨安装，对比老式的凸出式结构和插拔结构其安装更方便。

JDZY-1440触点形式及延时范围

型号	触点形式	额定电压
JDZY-1100	1常开	AC/DC：24V、48V、110V、220V
JDZY-1010	1常闭	AC/DC：24V、48V、110V、220V
JDZY-1400	4常开	AC/DC：24V、48V、110V、220V
JDZY-1200	2常开	AC/DC：24V、48V、110V、220V
JDZY-1020	2常闭	AC/DC：24V、48V、110V、220V
JDZY-1040	4常闭	AC/DC：24V、48V、110V、220V
JDZY-1001	1转换	AC/DC：24V、48V、110V、220V
JDZY-1002	2转换	AC/DC：24V、48V、110V、220V
JDZY-1130	1常开3常闭	AC/DC：24V、48V、110V、220V
JDZY-1120	1常开2常闭	AC/DC：24V、48V、110V、220V
JDZY-1202	2常开2转换	AC/DC：24V、48V、110V、220V
JDZY-1031	3常闭1转换	AC/DC：24V、48V、110V、220V
JDZY-1403	4常开3转换	AC/DC：24V、48V、110V、220V
JDZY-1440	4常开4常闭	AC/DC：24V、48V、110V、220V
JDZY-1004	4转换	AC/DC：24V、48V、110V、220V
JDZY-1800	8常开	AC/DC：24V、48V、110V、220V
JDZY-1330	3常开3常闭	AC/DC：24V、48V、110V、220V
JDZY-1204	2常开4转换	AC/DC：24V、48V、110V、220V
JDZY-1006	6转换	AC/DC：24V、48V、110V、220V
JDZY-1600	6常开	AC/DC：24V、48V、110V、220V
JDZY-1222	2常开2常闭2转换	AC/DC：24V、48V、110V、220V
JDZY-1080	8常闭	AC/DC：24V、48V、110V、220V
JDZY-1620	6常开2常闭	AC/DC：24V、48V、110V、220V

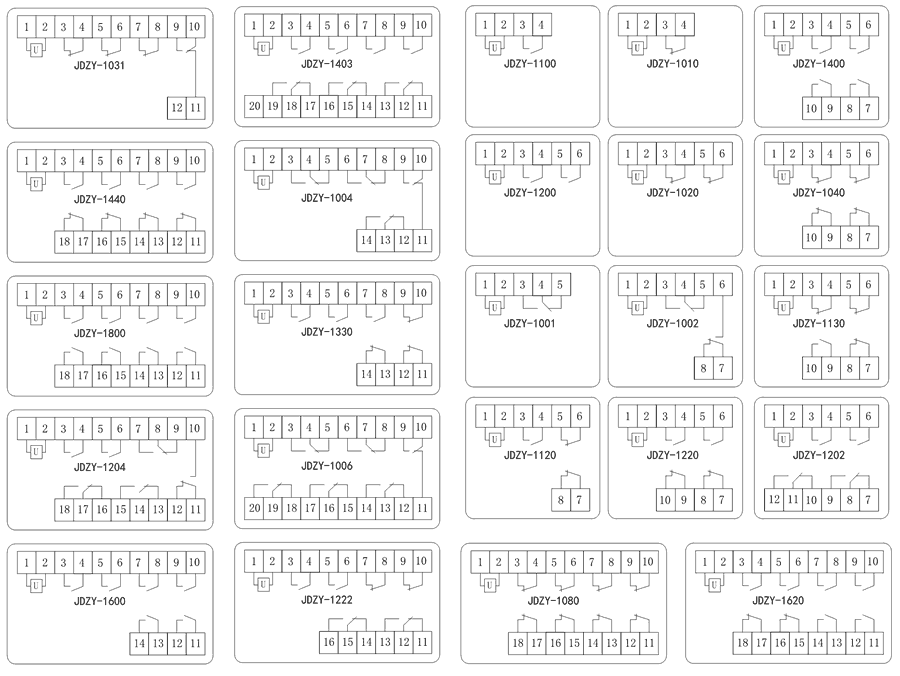

接线图

JDZY-1440技术参数

额定参数
直流额定电压	24V、48V、110V、220V可选
交流额定电压	24、48V、110V、220V、380V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
返回值	≥5%
功耗	≤2W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
