  • JY-7B/2DK/002过电压继电器
  • 文章类别:JY-7/DK型无源电压继电器
  • 文章概述
  • 产品型号:JY-7B/2DK/002
    功能类型:过电压继电器
    返回系数:0.93~0.97
    返回时间:小于27ms

  • 产品分类

    询价留言

    概述
    JY-7B/2DK/002电压继电器为无辅源电压继电器,用于发电机、变压器、输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。JY-7B/2DK/002采用集成电路静态型继电压电器,具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

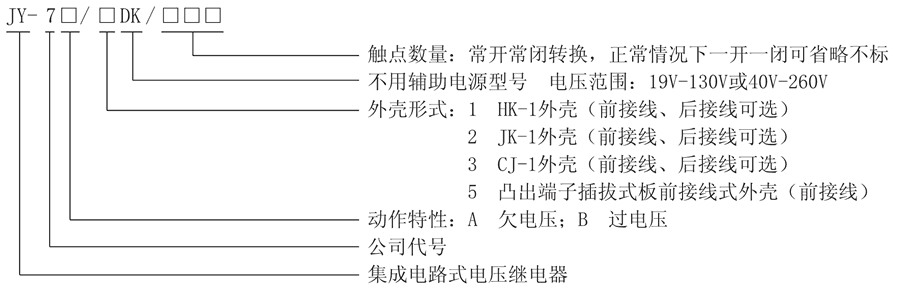

    JY-7B/2DK/002型号及其含义
    JY-7B/2DK/002型号及其含义
    主要特点
    ■整定方便,采用三位拨码开关整定电压值,直观方便,无须校验。
    ■整定范围:19V~130V或40V~260V
    ■JY-7B/2DK/002电压继电器无需辅助电源,交直流通用。
    ■精度高、级差小为1V、误差小。
    ■可靠性高,无抖动,无拒动,动作快,返回系数高。
    JY-7B/2DK/002工作原理

    被测电压经过隔离取样后,得到与被测电压成比例的取样电压Ui,然后经过拨码整定,再进行整流滤波,得到直流Uo,逻辑回路将Uo与门坎电压Uz进行比较。若Uo<Uz,则出口继电器不动作;若Uo>Uz,则出口继电器动作。欠电压在欠电压状态下动作指示灯发光,过电压在过电压状态下动作指示灯发光。JY-7B/2DK/002电压继电器还设有专门电路,保证出口继电器在上电瞬间和不稳定时封锁出口继电器,使之不动作。

    不带辅助电源电压继电器工作原理
    JY-7B/2DK/002触点形式及动作方式
    型号 动作方式 整定范围 返回系数 返回时间
    JY-7A/1DK 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/2DK 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/3DK 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/5DK 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/1DK/120 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/2DK/220 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/2DK/002 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/3DK/220 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/3DK/310 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7A/3DK/120 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
    JY-7B/1DK 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/2DK 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/3DK 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/5DK 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/1DK/120 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/2DK/220 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/2DK/002 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/3DK/220 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/3DK/310 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
    JY-7B/3DK/120 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms

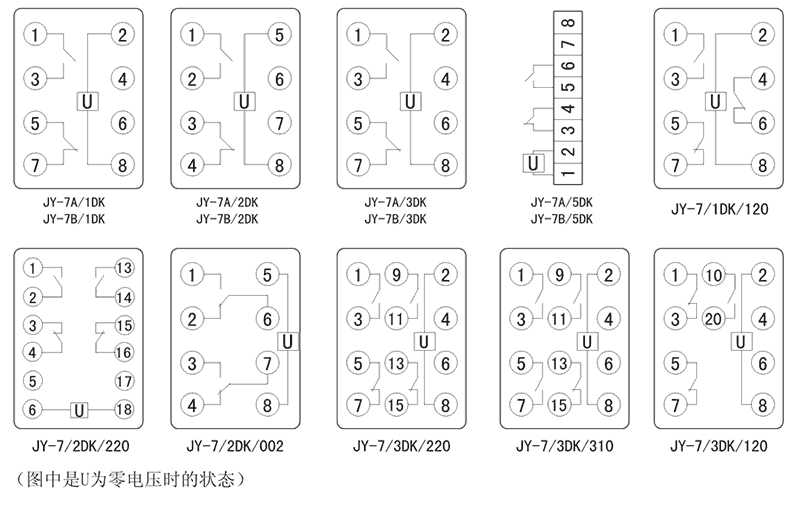

    JY-7B/2DK/002接线图
    JY-7B/2DK/002内部接线图
    JY-7B/2DK/002技术参数
    额定参数
    辅助电源 AC48V~260V、DC48V~300V
    过电压返回系数 0.93~0.97
    欠电压返回系数 1.04~1.08
    过电压动作时间 1.2倍整定值<25ms,2倍整定值<20ms
    欠电压动作时间 0.5倍整定值<20ms
    返回时间 <27ms
    功耗 <5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    JY-7B/2DK/002阻燃壳体

    JY-7B/2DK/002静态集成电路

    JY-7B/2DK/002端子排接线

    JY-7B/2DK/002导轨条安装

    导轨安装结构
    JY-7B/2DK/002导轨安装结构外形尺寸
