    首页> 技术文章>中间继电器>JZ15型中间继电器

    联系我们

  • JZ15-44中间继电器
  • 文章类别：JZ15型中间继电器
  • 文章概述
  • 产品型号：JZ15-44
    产品类型：中间继电器
    触点形式：4常开4常闭

    • 产品分类

    询价留言

    JZ15-44概述
    JZ15-44中间继电器适用交流50赫或60赫，电压500伏以下，直流电压220伏及以下的控制电路中。常见的触点形式为：6开2闭、4开4闭、2开6闭、8开等。
    型号及其含义
    JZ15-44型号及含义
    JZ15-44技术参数
    ●直流工作电压：220V、110V、48V、24V、12V。
    ●交流工作电压：380V，220V、127V、110V、36V。
    ●接点形式：6常开2常闭、4常开4常闭、2常开6常闭、8常开。
    ●动作值：不大于85%额定值。
    ●返回值：不小于额定值的5%。
    ●动作时间：继电器的吸合和释放时间不大于0．05s。
    ●功率消耗：交流起动65VA；吸合保持11VA；直流11W。

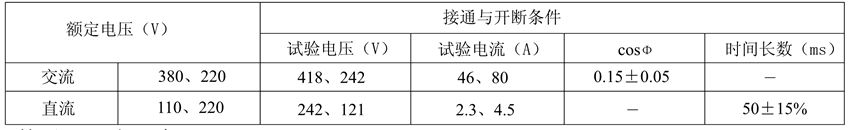

    ●触点性能见下表
    JZ15-44触点性能表
    ●介质强度：继电器所有电路与外露非带电金属部分之间以及在电气上无联系的各电路之间的介质强度应能承受50Hz，2000V，1min的试验，无击穿或闪络现象。
    ●触点断开容量：在直流有感（τ=5ms）回路，U≤250V，I≤2A为50W；在交流（cosφ=0.4）回路，U≤250V，I≤2A为250VA。
    ●功率消耗：不大于5W。
    ●触点长期允许接通电流：5A。
    ●电寿命：5×104次。
    ●机械寿命：2.5×104次。
    JZ15-44外形及开孔尺寸
    JZ15-44外形及开孔尺寸图
