  • SS-17C时间继电器
  • 文章类别:SS-17型时间继电器
  • 文章概述
  • 产品型号:SS-17C时间继电器
    额定电压:DC48V、DC110V、DC220V
    延时范围:0.02S-990S
  • 产品分类

    询价留言

    概述
    SS-17C时间继电器用于电力系统继电保护、控制回路或工业控制的直流电路中,作为延时控制元件之用。SS-17C采用静态集成电路,具有精度高、动作准确、可靠性高等特点,并采用导轨安装和端子排接线,可方便地卡装在导轨槽板上,具有安装方便、接线简单等优点。

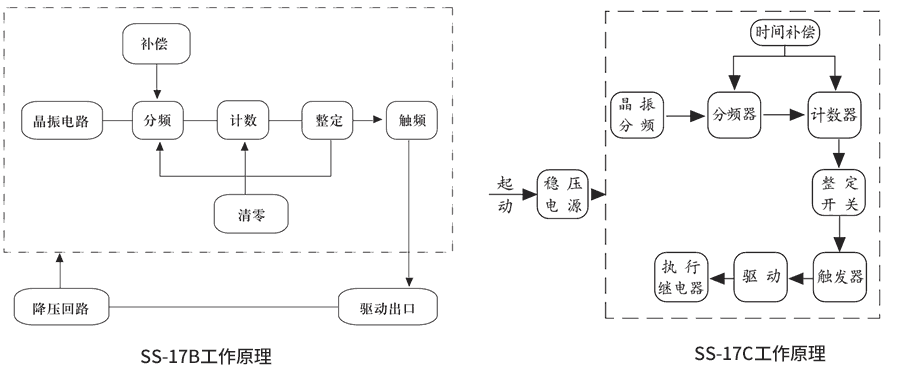

    工作原理

    SS-17C时间继电器为静时间继电器,采用进口CMOS集成电路构成,采用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。整定方式采用拨码整定,具有整定方便、动作时间准确、整定范围宽等优点。

    SS-17C工作原理

    SS-17C技术参数
    额定参数
    额定电压 直流48V、110V、220V
    动作电压 60%~70%额定值,小于60%额定值可靠不动作。
    整定延时范围 0.02s-990s(较小级差为:0.01s)
    返回时间 不大于10ms
    返回电压 不小于5%额定值
    整定误差 在基准条件下,平均误差不大于(0.2%整定值±2ms)
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    SS-17C阻燃壳体

    SS-17C静态集成电路

    SS-17C端子排接线

    SS-17C导轨条安装

    SS-17C安装结构
    外形尺寸
