    ZJS-202/AC概述
    ZJS-202/AC中间继电器为延时中间继电器,用于各种继电器保护和自动控制装置中,以扩充触点数和增加触点容量。此继电器为延时型中间继电器,主要分为通电延时和断电延时两种类型。
    ZJS-202/AC型号及含义

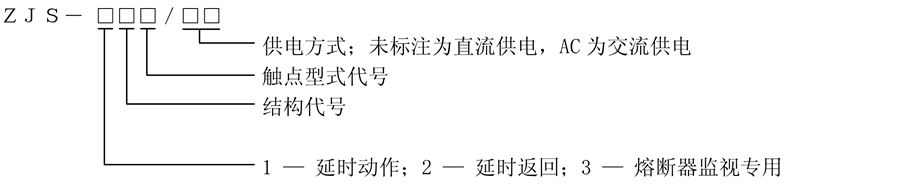

    ZJS-202/AC型号说明
    ZJS-202/AC主要特点
    ●采用进口密封型继电器具有防潮、防尘、不断线、可靠性高等特点。
    ●延时回路由运算放大器和RC回路构成。
    ●ZJS-202/AC延时中间继电器的机械寿命长、触点容量大、触点接触电阻小。
    ●绝缘耐压水平高。
    型号说明表
    型号 动作、保持值 返回值 动作时间 延时级差 供电方式
    ZJS-101通电延时中间继电器 <70%Un
    >50%Un
    >5Un 0.5~5S 0.5S 直流供电
    ZJS-102通电延时中间继电器 0.5~5S 0.5S
    ZJS-103通电延时中间继电器 0.5~5S 0.5S
    ZJS-104通电延时中间继电器 0.5~5S 0.5S
    ZJS-201断电延时中间继电器 <20mS   0.5S
    ZJS-202断电延时中间继电器 <20mS   0.5S
    ZJS-203断电延时中间继电器 <20mS   0.5S
    ZJS-202T断电延时中间继电器 <20mS   0.5S
    ZJS-305熔断器监视中间继电器 <20mS
    ZJS-306熔断器监视中间继电器 <20mS
    ZJS-101/AC通电延时中间继电器 <70%Un
    >30%Un
    0.5~5S 0.5S 交流供电
    ZJS-102/AC通电延时中间继电器 0.5~5S 0.5S
    ZJS-103/AC通电延时中间继电器 0.5~5S 0.5S
    ZJS-104/AC通电延时中间继电器 0.5~5S 0.5S
    ZJS-201/AC断电延时中间继电器 <20mS 0.5S
    ZJS-202/AC断电延时中间继电器 <20mS 0.5S
    ZJS-203/AC断电延时中间继电器 <20mS 0.5S
    ZJS-202T/AC断电延时中间继电器 <20mS 0.5S
    ZJS-305/AC熔断器监视中间继电器 <20mS
    ZJS-306/AC熔断器监视中间继电器 <20mS
    ZJS-202/AC接线图

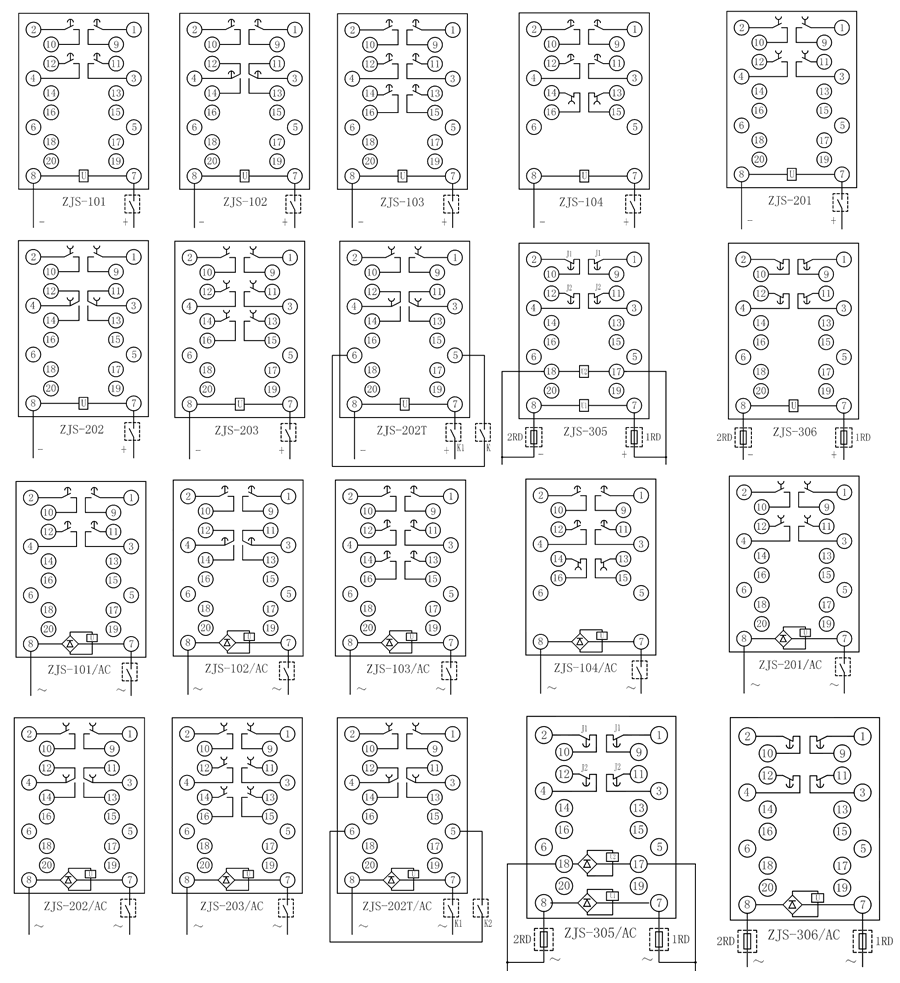

    ZJS-202/AC延时中间继电器内部接线图
    ZJS-202/AC技术参数
    额定参数
    直流额定电压 48V、110V、220V可选
    交流额定电压 220V、380V可选
    返回值 不小于5%额定值
    ZJS-202/AC较大功耗
    交流220V时 不大于4VA
    直流220V时 不大于3W
    触点较大容量
    直流250V以下 τ=5ms,感性负载50W,阻性负载150W
    交流250V以下 负载1200VA
    长期接通电流 5A
    绝缘性能
    绝缘电阻 用1000V 摇表测量各引出端子对外壳锁紧螺钉之间的绝缘电阻不小于10MΩ
    绝缘耐压 各引出端子对外壳锁紧螺钉能承受工频电压2000V,同组触点间能承受工频电压1000V, 历时一分钟无击穿
    电气和机械寿命
    电气寿命 触点在额定负荷下为一万次
    机械寿命 触点在空载状态下为三百万次。
    环境条件
    环境温度 20±2℃
    相对湿度 45%~75%
    大气压力 86~106KPa
    正常使用条件
    环境温度 -10℃~+50℃
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    ZJS-202/AC主要特点
    ●在使用继电器前应检查继电器在运输和储藏过程中是否损坏,继电器镙丝坚固件应无松动。
    ●继电器在现场无需调节。
    ●继电器的接线在正常使用条件下测量继电器的参数,应符合以下技术条件。
    ZJS-202/AC延时中间继电器使用技术条件
