  • JWL-12电流继电器
  • 文章类别:JWL型无辅源静态电流继电器
  • 文章概述
  • 产品型号:JWL-12电流继电器
    触点形式:2常开
    整定范围:1~99.9A
    壳体结构:凸出式固定安装结构

  • 产品分类

    询价留言

    概述
    JWL-12电流继电器为无辅助电源电流继电器,用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。采用集成电路静态型继电器,具有精度高、功耗小、动作时间快,返回系数高、整定直观方便、范围宽,无需直流辅助电源可替代电磁型电流继电器。JWL-12采用拨码开关整定电流值,改变整定值无需校验,整定范围宽,有利于用户压缩库存品种。

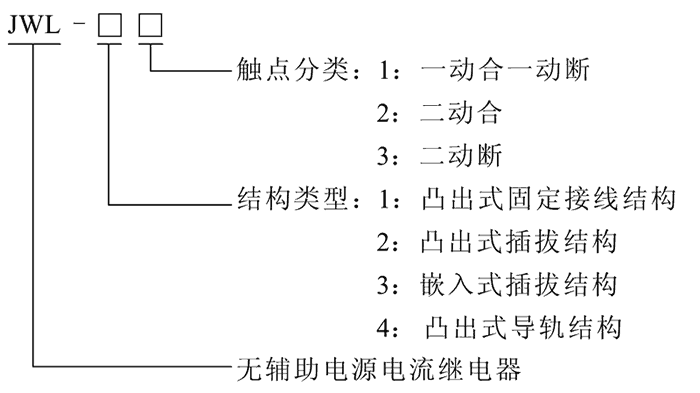

    型号及含义
    JWL-12型号及其含义
    原理图

    JWL-12电流继电器采用进口集成电路构成。被测量的交流电流I~经隔离变流器后,在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较,若直流电压Uo低于参考电压,电平检测器输出正信号,驱动出口继电器,继电器处于动作状态,反之,若直流电压Uo高于参考电压Ue,电平检测输出负信号,JWL-12处于不动作状态。原理如下图所示:

    JWL-12工作原理图

    JWL-12电流继电器整定范围和触点数量
    型号 电流整定范围 触点形式 额定电流 安装结构
    JWL-11电流继电器 2~99.9A 1常开1常闭 5A 凸出式固定
    JWL-12电流继电器 2~99.9A 2常开 5A 凸出式固定
    JWL-13电流继电器 2~99.9A 2常闭 5A 凸出式固定
    JWL-21电流继电器 2~99.9A 1常开1常闭 5A 凸出式插拔
    JWL-22电流继电器 2~99.9A 2常开 5A 凸出式插拔
    JWL-23电流继电器 2~99.9A 2常闭 5A 凸出式插拔
    JWL-31电流继电器 2~99.9A 1常开1常闭 5A 嵌入式插拔
    JWL-32电流继电器 2~99.9A 2常开 5A 嵌入式插拔
    JWL-33电流继电器 2~99.9A 2常闭 5A 嵌入式插拔
    JWL-41电流继电器 2~99.9A 1常开1常闭 5A 导轨式安装
    JWL-42电流继电器 2~99.9A 2常开 5A 导轨式安装
    JWL-43电流继电器 2~99.9A 2常闭 5A 导轨式安装

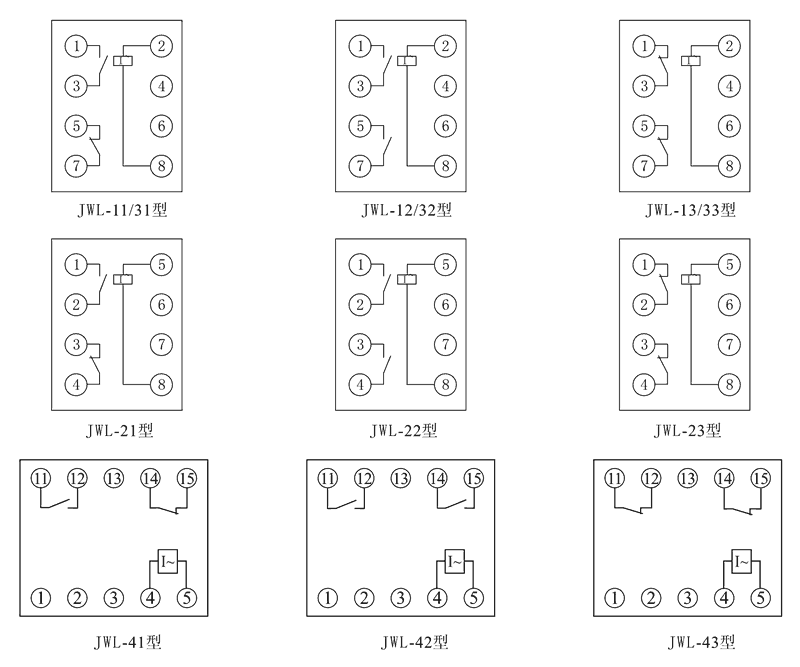

    接线图
    JWL-12内部接线图
    JWL-12技术参数
    额定参数
    直流额定电压 48V、110V、220V可选
    交流额定电压 48V、110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 1.1倍整定值≤40ms,2倍整定值≤35ms
    返回系数 0.85~0.95
    返回时间 ≤27ms
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    JWL-12阻燃壳体

    JWL-12静态集成电路

    JWL-12端子排接线

    JWL-12导轨条安装

    导轨安装结构
    JWL-12导轨安装结构外形尺寸
    凸出固定式安装结构
    JWL-12凸出固定式安装结构
    凸出插拔式安装结构
    JWL-12凸出插拔式安装结构
    嵌入插拔式安装结构
    JWL-12嵌入插拔式安装结构
