  • HBDT-13A/4同步检查继电器
  • 文章类别:HBDT型同步检查继电器
  • 文章概述
  • 产品型号:HBDT-13A/4同步检查继电器
    安装方式:嵌入式板后接线
    辅助电源:240VAC
    电压差:±10V
    安装方式:嵌入式插拔结构

  • 产品分类

    询价留言

    概述
    HBDT-13A/4同期继电器又称为同步检查继电器主要用于发电厂中双端供电线路的自动重合闸和备用电源自投装置中,以检查线路电压与母线电压的相位差和幅值差。

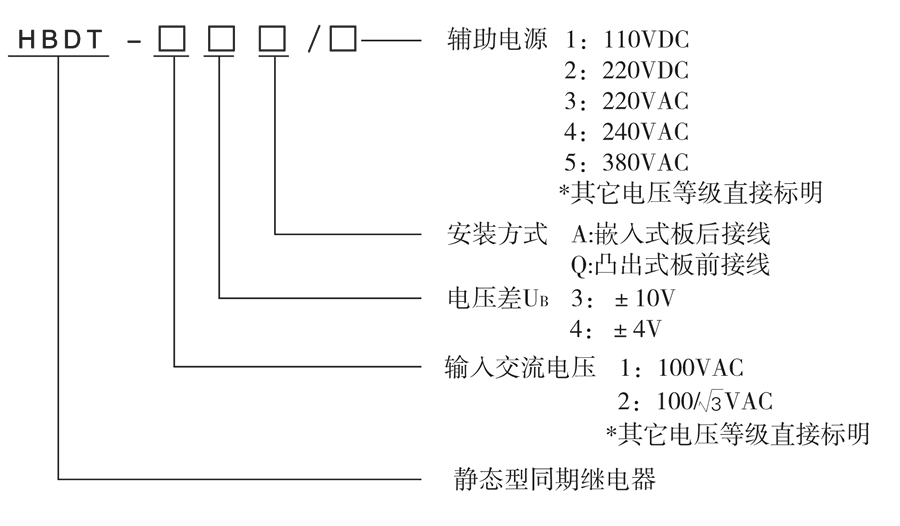

    选型说明
    HBDT-13A/4选型说明
    HBDT-13A/4工作原理
    1、相位比较回路
    母线电压UM和线路电压UX分别经交流变换器变换HBDT-13A/4所需的交流电压,再经50Hz带通滤去50HZ以外的谐波,经方波形成回路,UM形成为M方波,UX形成为X方波;M方波和X方波再经与门1进行相位比较。相位比较采用数字电路,晶振经分频至计数器的时钟端CL。当UM和UX为正半周时,相应的M方波和X方波为"1"态。当M方波和X方波均为"1"态时,与门1输出"1"态,计数器控制门Kb设置"1",计数器计数。
    2、压差比较回路
    该回路用于比较HBDT-13A/4线路电压UX与母线电压UM的幅值偏差。UX电压和UM电压分别经交流变换、50Hz带通、整流和低通滤波,然后相加,再进行电平检测,经反相器进入与门2,作为相位比较回路的闭锁条件。

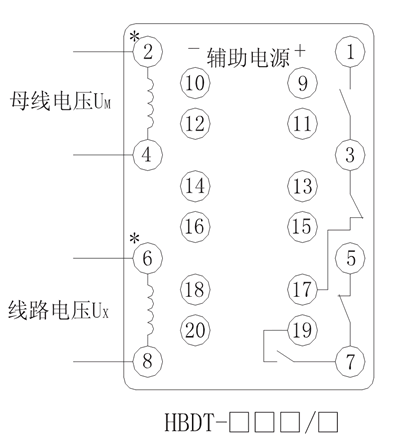

    内部接线图
    HBDT-13A/4内部接线图
    HBDT-13A/4技术特点
    ●采用进口集成电路和元器件构成,具有原理、性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。
    ●通过继电器面板上的拨轮开关可准确整定相位角差△Φ,并标明整定公式,整定直观、使用方便。
    ●HBDT-13A/4调试简单、方便,在现场无需调节。
    ●采用电磁型通用继电器外壳,便于DT-1电磁型继电器的更新换代。
    ●电源输入端引入磁环,继电器运行更稳定和可靠。
    企业实拍
    企业内部环境
    主要技术参数
    额定参数
    动作时间 <50mS
    返回时间 <20mS
    整定范围 10~178°
    级差 0.2°
    整定误差 ≤±4%
    返回系数 ≤1.05
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    HBDT-13A/4阻燃壳体

    HBDT-13A/4静态集成电路

    HBDT-13A/4嵌入式插拔结构

    HBDT-13A/4壳体结构及接线方式
    嵌入式插陈结构及接线方式
