  • HBLDL-1201/D零序电流继电器
  • 文章类别:HBLDL-120型零序过电流继电器
  • 文章概述
  • 产品型号:HBLDL-1201/D零序电流继电器
    动作时间:小于35ms
    返回时间:小于35ms
    工作电压:DC48V、110V、220V
    安装方式:导轨安装

  • 产品分类

    询价留言

    概述
    HBLDL-1201/D电流继电器为零序过电流继电器,主要用于输电线路和电力设备的零序过电流保护中,特别是150Hz三次谐波大的场合更稳定,动作更准确。HBLDL-1201/D采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。其安装结构为嵌入式板后接线和凸出式板前接线两种,为了安装更方便,可以升级为导轨壳体端子排接线结构。
    型号及含义

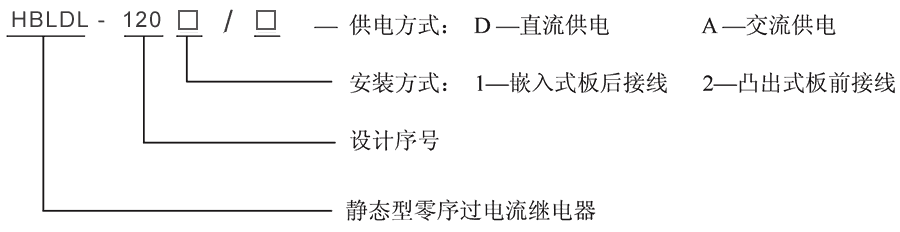

    HBLDL-1201/D型号及其含义
    HBLDL-1201/D触点形式和辅助工作电压
    型号 工作电压 动作时间 返回时间 返回系数
    HBLDL-1201/D DC48V、110V、220V ≤35ms ≤35ms >0.9
    HBLDL-1202/D DC48V、110V、220V ≤35ms ≤35ms >0.9
    HBLDL-1201/A AC110V、220V、240V、380V ≤35ms ≤35ms >0.9
    HBLDL-1202/A AC110V、220V、240V、380V ≤35ms ≤35ms >0.9
    工作原理
    零序过电流继电器主要构成元件是集成运算放大器。集成运算放大器具有大于104的开环放大倍数和极小的失调电压、电流,是构成静态型继电器保护较好的元器。交流电压经交流变换器变换成本继电器所需要的交流电压;再经150Hz带阻滤波器和50Hz带通滤波器滤去50Hz以外(主要为150Hz)的谐波;然后通过整流、滤波变成直流电压送入整定回路;整定回路靠改变运算放大器的放大倍数来改变整定值;整定回路的输出电压Uz再送入电平检测器与比较电压Ub进行比较;然后通过驱动,作用于出口继电器J。
    接线图

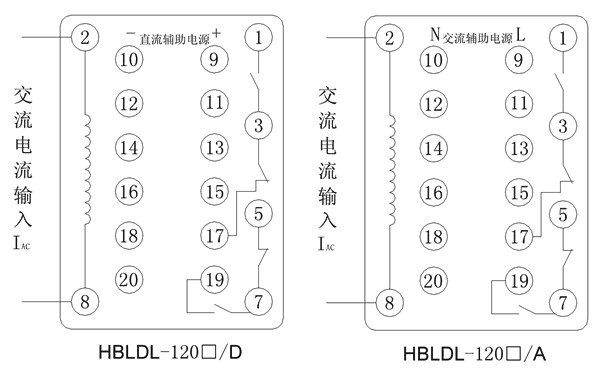

    HBLDL-1201/D内部接线图
    HBLDL-1201/D技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 220V、240V、380V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 ≤35ms
    返回时间 ≤35ms
    返回系数 >0.90
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    HBLDL-1201/D阻燃壳体

    HBLDL-1201/D静态集成电路

    HBLDL-1201/D端子排接线

    HBLDL-1201/D导轨条安装

    企业实拍
    企业内部环境
    HBLDL-1201/D安装结构
    导轨安装结构外形尺寸
    凸出固定式安装结构
    HBLDL-1201/D凸出固定式安装结构
    凸出插拔式安装结构
    HBLDL-1201/D凸出插拔式安装结构
    嵌入插拔式安装结构
    HBLDL-1201/D嵌入插拔式安装结构
