SRMUVT-100VAC-2H2D电压继电器

文章类别：SRMUV型欠电压监视继电器

文章概述

产品型号：SRMUVT-100VAC-2H2D电压继电器
工作电压：AC100V
触点形式：2常开2常闭
安装方式：导轨安装

产品分类

询价留言

文章详情
产品分类
相关文章

概述

SRMUVT-100VAC-2H2D电压继电器又称为欠电压监视继电器，适用于发电机、变压器、变电线路的继电保护装置中，作为低电压闭锁的启动元件。SRMUVT-100VAC-2H2D采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

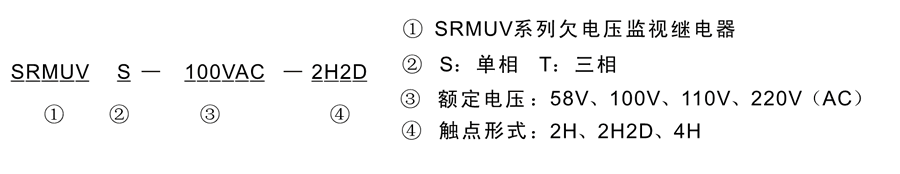

SRMUVT-100VAC-2H2D型号及其含义

主要特点

■整定方便，采用三位拨码开关整定电压值，直观方便，无须校验。
■SRMUVT-100VAC-2H2D电压继电器无需辅助电源，交直流通用。
■精度高、级差小为1V、误差小。
■可靠性高，无抖动，无拒动，动作快，返回系数高。

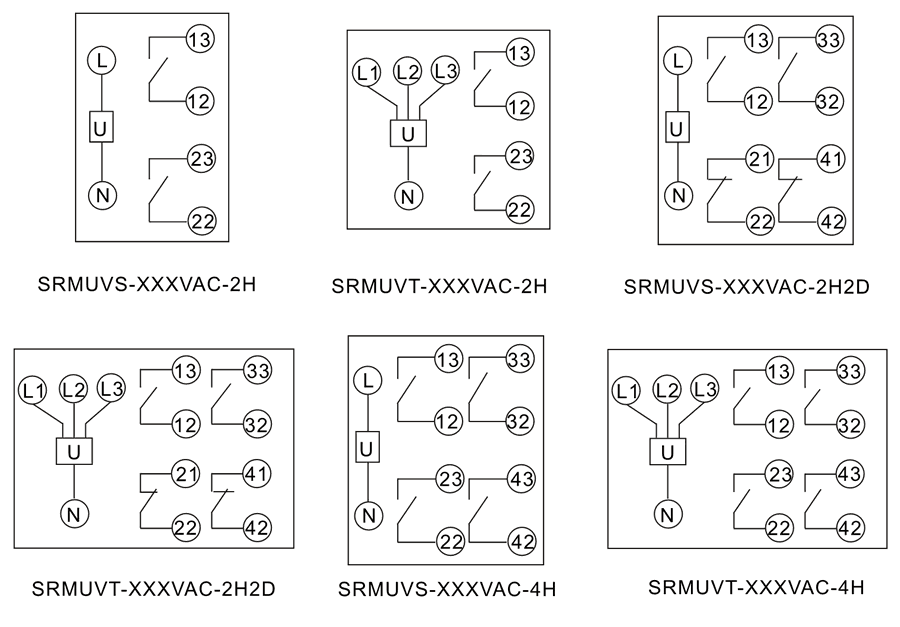

SRMUVT-100VAC-2H2D接线图

SRMUVT-100VAC-2H2D工作原理

SRMUVT-100VAC-2H2D电压继电器的主要构成元件是集成运算放大器。集成运算放大器具有大于10⁴的开环放大倍数和极小的失调电压、电流，是构成静态型继电器保护比较好的器件。交流电流经交流变换器变换成该继电器所需要的交流电压；再经50Hz带通滤去掉50Hz以外的谐波；然后通过整流、滤波变成直流电压送入整定回路；整定回路靠改变运算放大器的放大倍数来改变整定值；整定回路的输出电压UZ再送入电平检测器与比较电压UB进行比较；然后通过驱动，作用于出口继电器J。

企业实拍

SRMUVT-100VAC-2H2D技术参数

额定参数
交流额定电压	58V、100V、110V、220V
电压范围	35%~130%额定电压
欠电压返回系数	<1.1
欠电压动作时间	<30ms
欠电压返回时间	<25ms
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
