  • WTT-30AA-1同步检查继电器
  • 文章类别:WTT-30型同步检查继电器
  • 文章概述
  • 产品型号:WTT-30AA-1同步检查继电器
    输入电压:100VAC
    延时范围:0ms~9999ms
    安装方式:导轨安装

  • 产品分类

    询价留言

    概述
    WTT-30AA-1同步检查继电器又称为重合闸继电器,用于两端供电系统自动重合闸线路中,作为有无电压和同期的检查元件。WTT-30AA-1能够使电源系统进行自动切断,作为电压检测设备,实时显示两路电压输入值Ua,Ub及相角差。

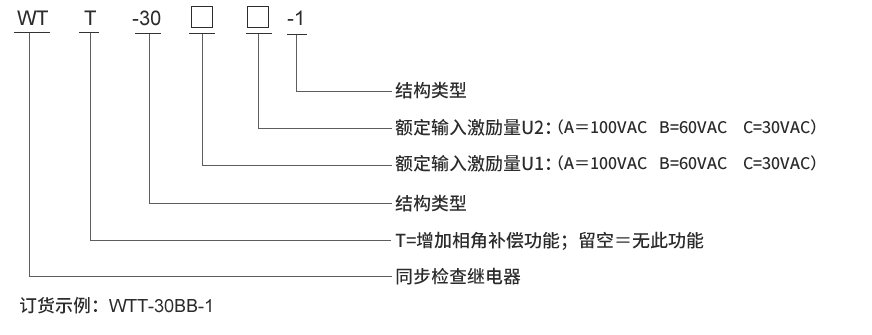

    选型规格说明
    WTT-30AA-1选型说明
    WTT-30AA-1输入激励量U1和U2电压
    型号 输入激励量U1 输入激励量U2
    WTT-30AA-1 100VAC 100VAC
    WTT-30BB-1 60VAC 60VAC
    WTT-30CC-1 30VAC 30VAC

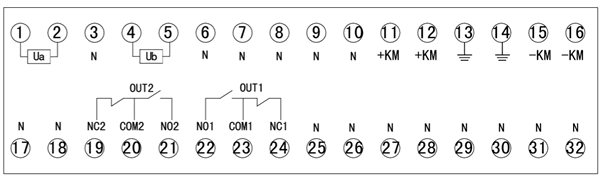

    WTT-30AA-1内部接线图
    WTT-30AA-1内部接线图
    WTT-30AA-1整定设定方法
    在整定值设置菜单界面,通过"▲"/"▼"键进行选择对应的整定值菜单项:
    按"OK"键,进入当前整定值菜单项的设置界面(即三级菜单界面);
    按一下"▲"键,整定值当前位的数值加1;
    按一下"▼"键,整定值当前位的数值减1;
    按"►"键,选择当前整定值要修改参数的位;
    按"OK"键,返回当前整定值菜单项。
    操作步骤
    WTT-30AA-1操作步骤说明
    主要技术参数
    额定参数
    辅助电源 DC:88V~370V,AC:85V~265V
    输入电压 AC:30V、60V、110V
    电压精度 ≤±3%
    相角差整定范围 20°~40°
    相角差精度 ≤1°
    延时整定范围 0ms~9999ms
    相角差返回系数 1.05
    功耗 ≤3W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    WTT-30AA-1阻燃壳体

    WTT-30AA-1静态集成电路

    WTT-30AA-1嵌入式插拔结构

    WTT-30AA-1壳体结构及接线方式
    嵌入式插陈结构及接线方式
