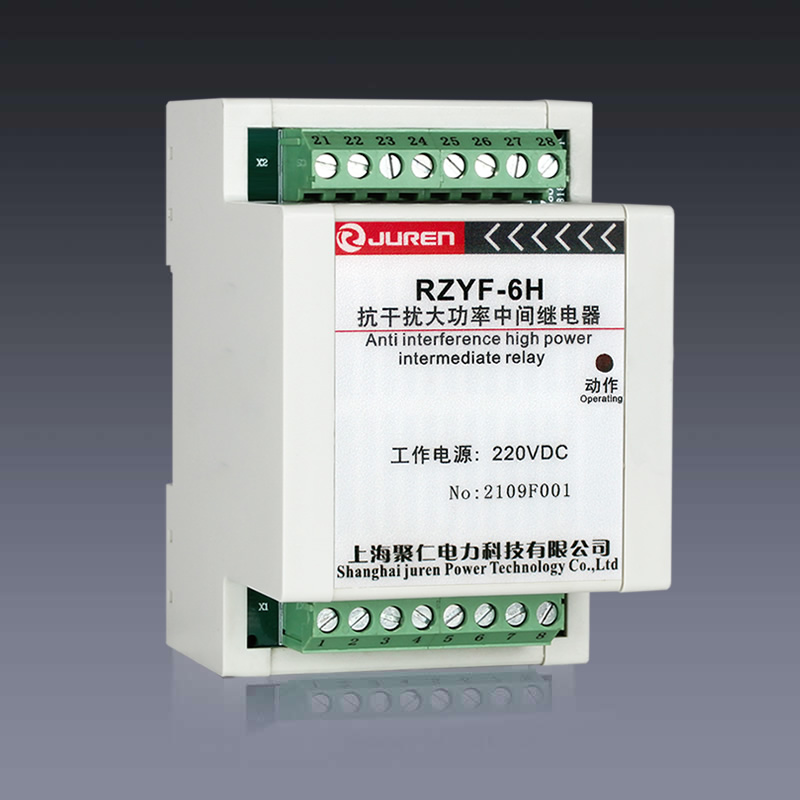

  • RZYF-D抗干扰大功率中间继电器
  • 所属类别:中间继电器
  • 额定电压

    DC110V、DC220V

    动作时间

    额定电压25ms

    启动功率

    ≥5W

    额定功率

    ≤3W

    触点形式

    2常开、4常开

    触点容量

    8A

    我要询价留言

    • RZYF-D抗干扰大功率中间继电器概述
      抗干扰中间继电器采用抗干扰设计,采用高强度阻燃材质,35mm导轨安装。适用于电力系统中,需要可靠信号扩展和电隔离技术,对刚干扰要求高的场合。开关在无故障的情况下,易误动,严重影响了电力系统的稳定运行,抗干扰大功率中间继电器解决了直流一点接地的误动、电容电流放电的误动、交流侵入控制回路的误动。

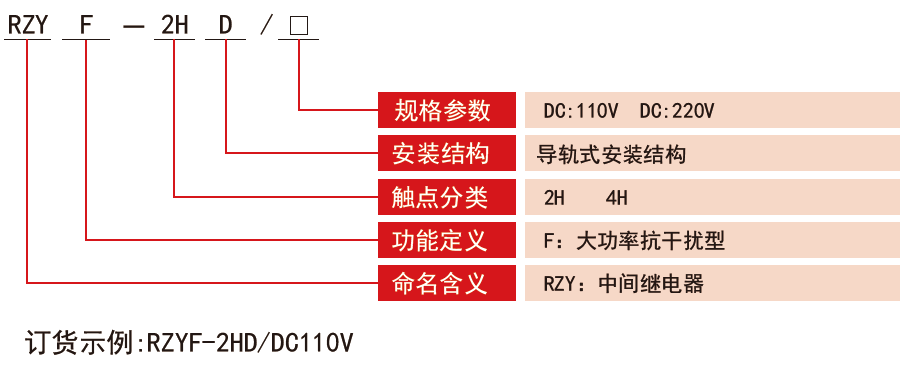

      RZYF-D系列抗干扰中间继电器型号分类及含义
      RZYF-D系列抗干扰大功率中间继电器型号分类
      RZYF-D系列抗干扰中间继电器技术参数

      额定电压

      DC110V、DC220V

      启动电压

      55~70%Ue

      动作时间

      额定电压25ms

      启动功率

      ≥5W

      额定功率

      ≤3W

      触点较大电流

      8A

      触点形式

      2常开、4常开

      触点容量

      8A

      壳体宽度

      60mm

      安装方式

      35mm导轨安装

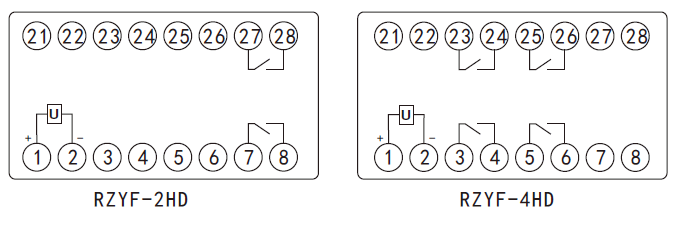

      内部接线图
      RZYF-D系列抗干扰大功率中间继电器内部接线图
      外形尺寸图
      RZYF-D系列抗干扰大功率中间继电器尺寸
