  • JX-18C/2A2信号继电器
  • 文章类别:JX18/2A型信号继电器
  • 文章概述
  • 产品型号:JX-18C/2A2
    额定电压:48V、110V、220V(DC)
    额定电流:20mA~200mA
    安装结构:导轨安装或嵌入式插拔

  • 产品分类

    询价留言

    概述
    JX-18C/2A2信号继电器适用于直流操作的继电保护和自动控制线路中,作为信号指示用,有多组动合保持触点,满足现场指示和遥信要求。JX-18C/2A2采用导轨安装结构,具有接线方便、多个拼接、整定精度高、动作准确等特点。

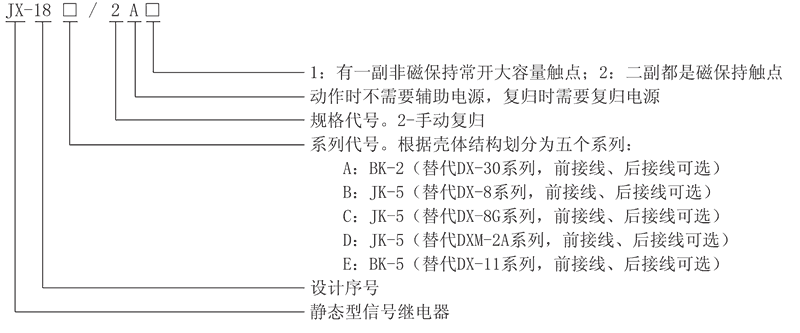

    JX-18C/2A2型号及其含义
    JX-18C/2A2型号及其含义
    JX-18C/2A2主要特点
    ■动作速度相当快,能很好地与采川真空开关(动作迅速)的跳合闸回路配合,准确反应动作信号。
    ■带有多组动合触点,同时可满足现场信号指示及遥信等要求。
    ■采用进口磁保护小中间作为出口,继电器动作后,可一直保持动作状态直到复归,动作时不需要辅助电源。
    ■JX-18C/2A2具有宽电流动作范围,从0.02A至2A继电器均能准确动作,且动作后线圈内阻极低,用户在设计中可不必考虑,同时有电压动作型。
    ■具有多种外壳形式及端子接线,可替代DX-30系列、DX-8系列、DX-8G系列、DXM-2A系列、DX-11系列、DX-11A系列等信号继电器。
    ■防振性强,并可任意安装。
    ■动作指示信号鲜明,寿命长。
    JX-18C/2A2复归方式及动作信号类型
    型号 复归方式 触点形式 额定值
    JX-18A/2A1 手动复归 1副非磁保持常开大容量触点 DC24V、48V、110V、220V
    JX-18A/2A2 手动复归 2副磁保持常开触点 DC24V、48V、110V、220V
    JX-18B/2A1 手动复归 1副非磁保持常开大容量触点 DC24V、48V、110V、220V
    JX-18B/2A2 手动复归 2副磁保持常开触点 DC24V、48V、110V、220V
    JX-18C/2A1 手动复归 1副非磁保持常开大容量触点 DC24V、48V、110V、220V
    JX-18C/2A2 手动复归 2副磁保持常开触点 DC24V、48V、110V、220V
    JX-18E/2A1 手动复归 1副非磁保持常开大容量触点 DC24V、48V、110V、220V
    JX-18E/2A2 手动复归 2副磁保持常开触点 DC24V、48V、110V、220V
    JX-18D/2A1 手动复归 1副非磁保持常开大容量触点 DC24V、48V、110V、220V
    JX-18D/2A2 手动复归 2副磁保持常开触点 DC24V、48V、110V、220V

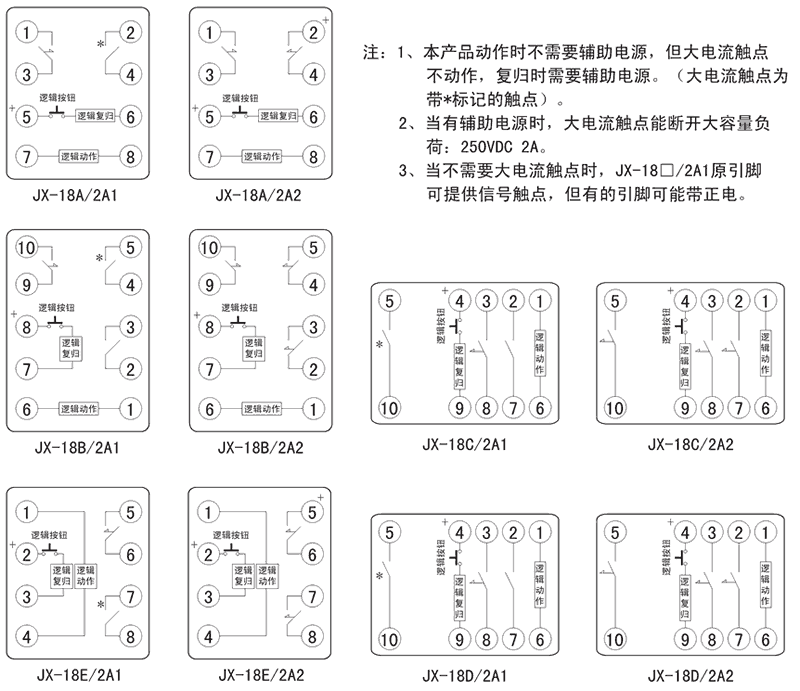

    接线图
    JX-18C/2A2内部接线图
    JX-18C/2A2技术参数
    额定参数
    启动方式 直流电压、直流电流
    电压型启动值 DC12V、24V、48V、110V、220V可选
    电流型启动值 20mA~200mA通用范围
    电压动作值 <70%额定电压
    电流动作值 <90%额定电流
    动作时间 ≤20ms
    电流型功耗 接通期间<3W
    电压型功耗 接通期间<1W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    JX-18C/2A2信号继电器阻燃壳体导轨型

    JX-18C/2A2信号继电器阻燃壳体嵌入式面板型

    JX-18C/2A2静态集成电路

    导轨安装结构
    JX-18C/2A2导轨安装结构
    嵌入式面板安装结构
    JX-18C/2A2嵌入式面板安装结构
