  • JZ-S/4420中间继电器
  • 文章类别:JZ-S/4型延时中间继电器
  • 文章概述
  • 产品型号:JZ-S/4420
    触点形式:4常开4常闭
    延时类型:断电延时返回
    安装结构:导轨安装

  • 产品分类

    询价留言

    概述
    JZ-S/4420用于各种保护和自动控制装置中,以增加保护和控制回路的触点容量。安装结构采用导轨安装,接线方式采用端子排接线。工作电压。交流额定电压为110V、220V、380V可选 ,直流额定电压为48V、110V、220V可选。JZ-S/4420采用集成电路中间继电器具有精度高、功耗小、动作时间准确等优点。采用导轨安装只需要在开关柜内安装导轨条,无需开孔,并支持多个拼接,因此导轨安装的继电器尤其适合一些小型开关柜。

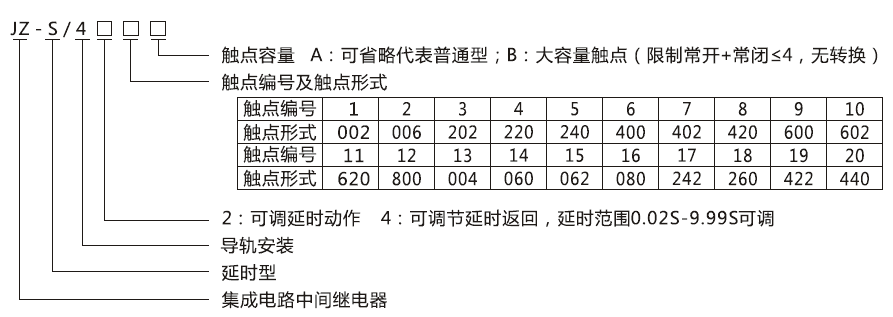

    型号及含义
    JZ-S/4420型号分类及含义
    JZ-S/4420主要特点
    1、采用高性能密封继电器,防潮,防尘,不断线,可靠性高。
    2、动作电压准确,返回系数高,无抖动,功耗低,多个接点同时动作或返回。
    3、继电器动作后有灯光指示、有电源指示。
    4、继电器的电气寿命和机械寿命长。
    5、绝缘耐压水平高。触点容量大,触点接触电阻小。
    6、抗干扰特性好,可适用于强干扰或电源电压质量很差的场所。
    企业实拍
    企业内部环境
    JZ-S/4420技术参数
    额定参数
    直流额定电压 48V、110V、220V可选
    交流额定电压 110V、220V、380V可选
    跳闸线圈动作值 不大于70%额定电压
    功耗 不大于5W
    安装方式及接线
    安装结构 导轨壳体安装
    接线方式 端子排接线
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米

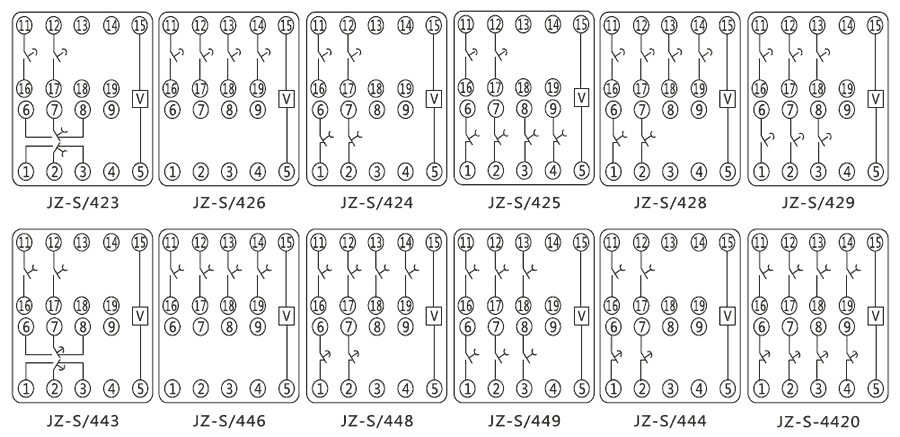

    接线图
    JZ-S/4420内部接线图
    JZ-S/4420触点形式及延时类型
    型号 触点形式 延时类型 动作时间 返回时间
    JZ-S/423 2常开2转换 通电延时动作 <20mS <20mS
    JZ-S/425 2常开4常闭 通电延时动作 <20mS <20mS
    JZ-S/426 4常开 通电延时动作 <20mS <20mS
    JZ-S/428 4常开2常闭 通电延时动作 <20mS <20mS
    JZ-S/429 6常开 通电延时动作 <20mS <20mS
    JZ-S/443 2常开2转换 断电延时返回 <20mS <20mS
    JZ-S/444 2常开2常闭 断电延时返回 <20mS <20mS
    JZ-S/446 4常开 断电延时返回 <20mS <20mS
    JZ-S/448 4常开2常闭 断电延时返回 <20mS <20mS
    JZ-S/449 6常开 断电延时返回 <20mS <20mS
    JZ-S/4420 4常开4常闭 断电延时返回 <20mS <20mS
    主要特点

    JZ-S/4420阻燃壳体

    JZ-S/4420静态集成电路

    JZ-S/4420端子排接线

    JZ-S/4420导轨条安装

    JZ-S/4420安装结构
    导轨安装结构外形尺寸
