  • SS-94B/1-1时间继电器
  • 文章类别:SS-94B型时间继电器
  • 文章概述
  • 产品型号:SS-94B/1-1
    延时范围:0.02-99.99S
    延时级差:10ms
    延时类型:双延时

  • 产品分类

    询价留言

    概述
    SS-94B/1-1时间继电器额定电压为直流48V、110V、220V三种可选,用于电力系统二次回路的继电保护及自动控制中,作为延时元件,使被控元件达到所需延时,以实现保护的选择性配合,保护电力系统安全可靠运行。SS-94B/1-1采用静态集成电路,具有精度高、动作准确、可靠性高等特点。

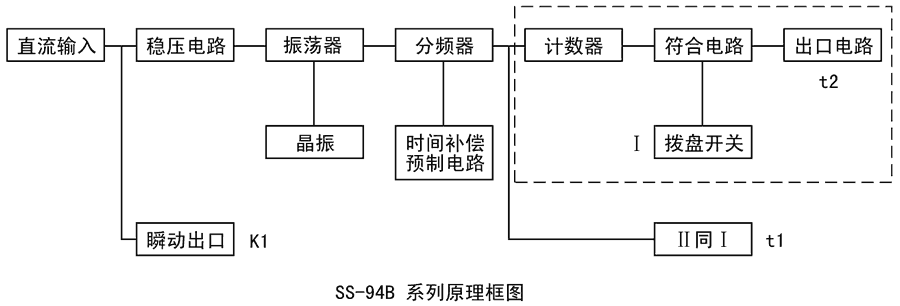

    SS-94B/1-1原理图

    采用进口CMOS集成电路构成,利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。 SS-94B/1-1时间继电器一旦施加额定电压,内部瞬动继电器动作并出口,同时使晶体起振,产生时钟脉冲,经分频后计数器计数,当所计脉冲数达到延时整定值时,触发器翻转,驱动执行继电器动作出口。

    SS-94B/1-1工作原理图

    触点类型及延时范围
    型号 延时范围 级差 触点类型
    SS-94B/1-1 0.02ms~99.99s 10ms 双延时(即两副可独立调整延时转换触点,1副瞬动转换触点)
    SS-94B/2-1 1s~9999s 1s
    SS-94B/1-2 0.02ms~99.99s 10ms 双延时(即两副可独立调整延时动合触点,1副瞬动转换触点)
    SS-94B/2-2 1s~9999s 1s

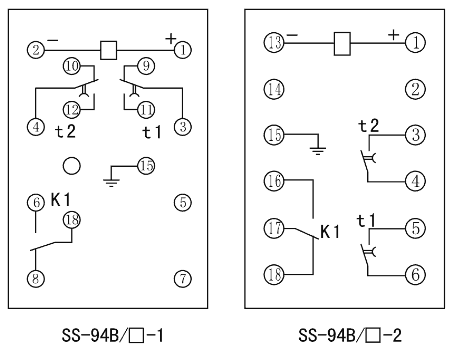

    接线图
    SS-94B/1-1内部接线图
    主要特点

    SS-94B/1-1阻燃壳体

    SS-94B/1-1静态集成电路

    SS-94B/1-1端子排接线

    SS-94B/1-1导轨条安装

    SS-94B/1-1安装结构
    外形尺寸
