  • HJTHW-A003J跳位合位监视继电器
  • 文章类别:HJTHW型跳闸合闸位置监视继电器
  • 文章概述
  • 产品型号:HJTHW-A003J
    触点形式:3转换
    返回时间:<35ms
    额定电压:48V、110V、220V(AC/DC)

  • 产品分类

    询价留言

    概述
    HJTHW-A003J跳闸合闸位置监视继电器,用于直流或交流操作的各种自动控制或保护线路中,可以直接监视跳闸、合闸回路。适用干交流50Hz和60Hz。HJTHW-A003J分合闸位置监视继电器的工作电压通用性强、返回系数高、功耗低、抗干扰性能好。
    HJTHW-A003J触点形式及动作时间
    型号 触点形式 额定电压 动作时间
    HJTHW-901J 4转换 AC/DC:48V、110V、220V <35ms
    HJTHW-E002J 2转换 AC/DC:48V、110V、220V <35ms
    HJTHW-A004J 4转换 AC/DC:48V、110V、220V <35ms
    HJTHW-A003J 3转换 AC/DC:48V、110V、220V <35ms

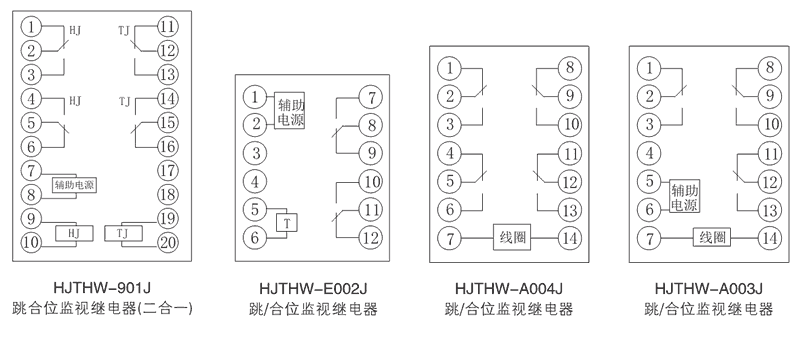

    接线图
    HJTHW-A003J内部接线图
    HJTHW-A003J技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤80%额定电压
    动作时间 <35ms
    返回时间 <35ms
    返回值 10%额定值
    功耗 ≤10W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    HJTHW-A003J阻燃壳体

    HJTHW-A003J静态集成电路

    HJTHW-A003J端子排接线

    HJTHW-A003J导轨条安装

    导轨安装结构
    HJTHW-A003J导轨安装结构外形尺寸
