DY-33过电压继电器

文章类别：DY-30型电磁式电压继电器

文章概述

产品型号：DY-33
额定电压：AC48V、110V、220V
触点形式：2常开1常闭
整定范围：50V~200V

产品分类

询价留言

文章详情
产品分类
相关文章

概述

DY-33电压继电器用于发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压闭锁）的继电保护回路中。

工作原理

■继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。
■继电器名牌的刻度值及额定值足线圈并联时的(以V为单位)。转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。
■DY-33电压继电器：对于过电压继电器，电压升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电压降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合。

DY-33整定电压及返回系数

型号	动作类型	返回系数	较大整定值	整定电压
DY-31	过电压继电器	>0.8	60V	15V~60V
DY-32	过电压继电器	>0.8	200V	50V~200V
DY-33	过电压继电器	>0.8	200V	50V~200V
DY-34	过电压继电器	>0.8	400V	100V~400V
DY-35	低电压继电器	<1.25	48V	12V~48V
DY-36	低电压继电器	<1.25	160V	40V~160V
DY-37	低电压继电器	<1.25	160V	40V~160V
DY-38	低电压继电器	<1.25	320V	80V~320V
DY-32/60C	过电压继电器	>0.8
DY-34/60C	过电压继电器	>0.8

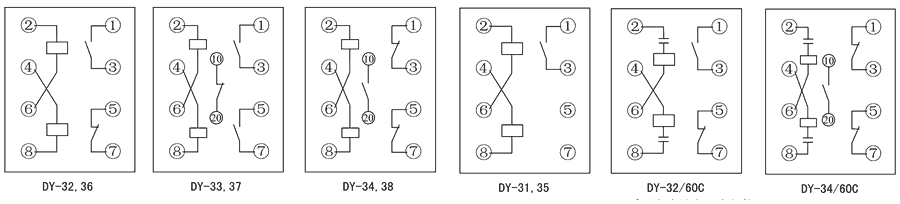

接线图

DY-33技术参数

额定参数
直流额定电压	48V、110V、220V可选
交流额定电压	48V、110V、220V可选
过电压动作时间	<0.04s
低电压动作时间	<0.15s
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
