JDP-1202双位置继电器

文章概述

产品型号：JDP-1202双位置继电器
触点形式：2常开2转换
额定电压：48V、110V、220V（AC/DC）
安装方式：导轨安装

概述

JDP-1202双位置继电器主要适用于各种保护装置中，具有磁保持功能，以实现机械闭锁，并有位置提示。JDP-1202采用进口双位置继电器组成，不需要任何的机械调整，安全可靠，其额定电压为交直流通用分为有48V、110V、220V可选，直流型动作值≤75%，交流型动作值≤80%。

型号及含义

企业实拍

JDP-1202技术参数

额定参数
额定电压	48V、110V、220V（AC/DC）
直流动作电压值	≤75%额定值
交流动作电压值	≤80%额定值
动作时间	≤30ms
功耗	≤2W
安装方式及接线
安装结构	导轨安装
接线方式	端子排接线
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米

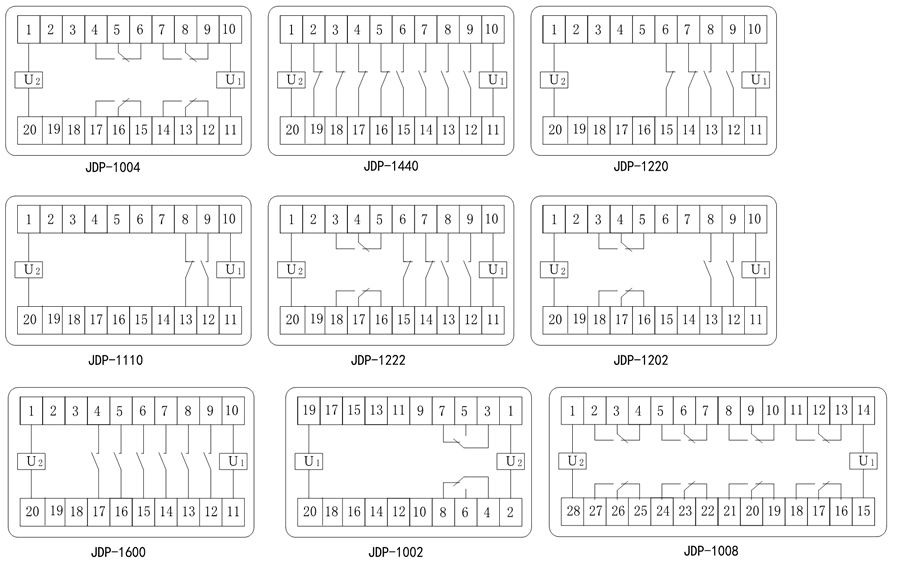

JDP-1202接线图

JDP-1202整定范围及返回系数
